По выровненным моментам

стоек в фундаменте) — на расстоянии 2/3 высоты, считая от места защемления.

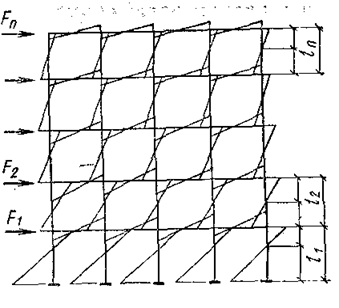

Рис. 15. К расчёту многоэтажных рам на горизонтальные нагрузки

Ярусные поперечные силы рамы

Q₁ = F₁+F_a+...+ F_n;

Q₂ = F₁ + F₂+...+ F_n и т.д.;

они распределяются между отдельными стойками пропорционально жесткостям

(2)

где В —- жесткость сечения стойки; т — число стоек в ярусе.

Крайние стойки рамы, имеющие меньшую степень за­щемления в узле, чем средние стойки (поскольку к крайнему узлу ригель примыкает только с одной стороны), воспринимают относительно меньшую долю ярусной поперечной силы, что учитывают в расчете условным умень­шением жесткости крайних стоек, умножая на коэффициент β <1.

По найденным поперечным силам определяют изгибающие моменты на стойках всех этажей, кроме первого:

M = Q l/2. (3)

Для первого этажа изгибающий момент стойки в верхнем и нижнем сечениях

M = Ql/3; M = 2Ql/3. (4)

При определении опорных моментов ригелей суммарный момент в узле рамы от выше и ниже расположенных стоек распределяется между ригелями пропорционально их погонным жесткостям. В крайнем узле момент ригеля равен сумме моментов стоек.
