Лекция16

Tchart

TSplitter

TScrollBox

TBevel

TShape

TImage

Лекция15

Графические компоненты: назначение, свойства, события. TShape, TImage,TPaintBox

Этот компонент служит для размещения на форме одного из трех поддерживаемых Delphi типов изображений: растровой картинки, пиктограммы или метафайла.

Компонент рисует одну из простейших геометрических фигур (прямоугольник, квадрат, скругленный прямоугольник, скругленный квадрат, эллипс, окружность).

Предназначен для выделения группы элементов или отделения их друг от друга и носит чисто оформительский характер.

Компонент является контейнером для размещения других компонентов и имеет возможность прокрутки.

Предназначен для ручного (с помощью мыши) управления размерами контейнеров TPanel, TGroupBox или подобных им во время прогона программы.

Property Beveled: Boolean;	Управляет трехмерным изображением компонента. Если False, компонент виден как узкая полоска фона между разделяемыми им компонентами
NaturalNumber = 1..High(Integer); Property MinSize: NaturalNumber;	Содержит минимальный размер любого из компонентов, которые разделяет TSplitter. Если выравнивание alLefi или alRight, минимальная ширина компонента - слева и справа от TSplitter, если alTop или alBottom, минимальная высота компонента - выше или ниже него

Облегчает создание специальных полей для графического представления данных.

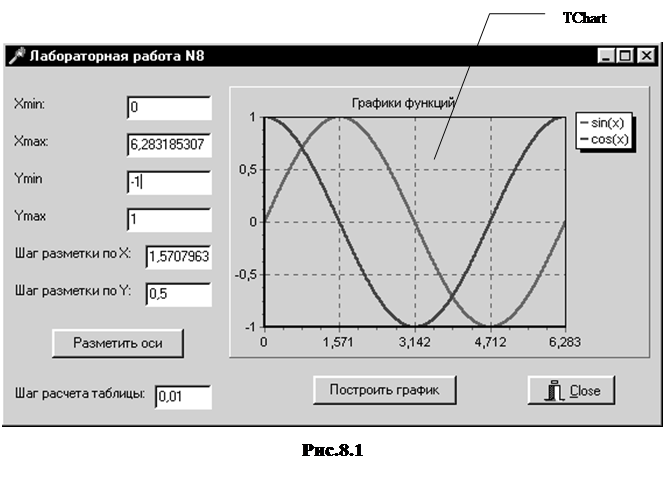

Обычно результаты расчетов представляются в виде графиков и диаграмм. Система DELPHI имеет мощный пакет стандартных программ вывода на экран и редактирования графической информации, который реализуется с помощью визуально отображаемого на форме компонента TChart.

Построение графика (диаграммы) производится после вычисления таблицы значений функции y=f(x) на интервале [Xmin, Xmax]с заданным шагом. Полученная таблица передается в специальный двумерный массив Series k (k – номер графика) компонента TСhart с помощью метода Add. Компонент PChart осуществляет всю работу по отображению графиков, переданных в объект Series k: строит и размечает оси, рисует координатную сетку, подписывает название осей и самого графика, отображает переданную таблицу в виде всевозможных графиков или диаграмм. При необходимости, с помощью встроенного редактора EditingChart компоненту TСhart передаются данные о толщине, стиле и цвете линий, параметрах шрифта подписей, шагах разметки координатной сетки и другие настройки. В процессе работы программы изменение параметров возможно через обращение к соответствующим свойствам компонента TChart. Так, например, свойство Chart1.BottomAxis содержит значение максимального предела нижней оси графика и при его изменении во время работы программы автоматически изменяется изображение графика.

repeat

y1:=sin(x); // Расчет функции

Series1.AddXY(x,y1,'',clTeeColor); // Вывод точки на график

y2:=cos(x); // Расчет функции

Series2.AddXY(x,y2,'',clTeeColor); // Вывод точки на график

x:=x+h; // Увеличение значения X на величину шага

Until (x>Xmax);

end;

Компоненты для создания меню: назначение, свойства, события. TMainMenu, TPopUpMenu
