Вихревые насосы. Конструкция, область применения

Напорная характеристика.

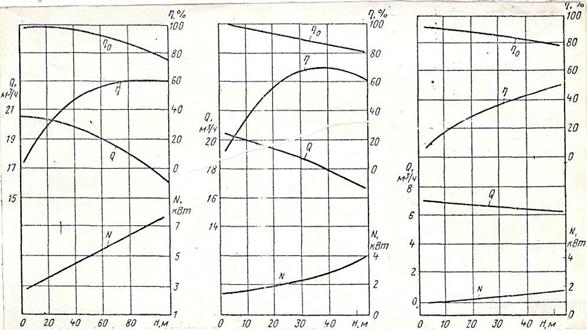

рис 9.2. Характеристики насосов 1В20/10 (а) 1В20/5 (б) и 1В6/5 (в)

Выпускаемые вихревые насосы различаются по типу рабочих колес. Наибольшее распространение получили насосы с закрытыми колесами (рис.9.3.), типа В (вихревые). Помимо этого имеются насосы с открытыми колесами, типа ВО и центробежно-вихревые насосы марки 2,5 ЦВ.

Закрытое колесо представляет собой круговой диск 16 с короткими плоскими лопастями 13 (от 18 до 28 шт.) расположенными в радиальном направлении и закрепленными по периферии диска с обеих сторон перпендикулярно к его плоскости. Диск крепится к ступице 15, которая жестко посажена на валу 9 с помощью шпонки 18 и болта 19. Вал 9 вращается в двух шарикоподшипниках 7 и 10, установленных на раме 5 и закрепленных крышками 6 и 11. Рабочее колесо крепиться на консоли вала 9 таким образом, что круглый корпус 12 равномерно охватывает по периферии. С торцов колесо ограничено с одной стороны стенкой корпуса 2, а с другой крышкой 1 закрепленной на корпусе с помощью болтов.
