Командная строка: сечение

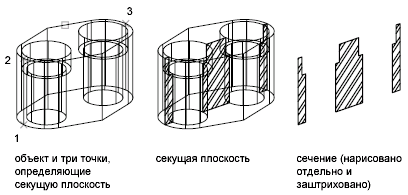

Для построения поперечного сечения тела

1. Щелкните меню "Рисование" "Тела" "Сечение".

2. Выбрать объекты для построения сечения.

3. Указанием трех точек задать секущую плоскость.

Первая из указанных точек задает начало (0, 0, 0) связанной с режущей плоскостью ПСК, 3

Примечание. Для того чтобы заштриховать полученное сечение, необходимо вначале совместить ПСК с секущей плоскостью.

Литература:

1. Руководство пользователя AutoCAD 2006. AUTODESK

2. Полещук Н.Н., Савельева В.А. Самоучитель AutoCAD 2006.Санкт-Петербург «БХВ - Петербург». 2005.с.696.

3. Ткачев Д.А. Самоучитель AutoCAD 2006.СПБ-издательство «Питер», 2006.с.462.

4. Вернер Зоммер. AutoCAD 2006 Руководство чертежника. М. Бином, 2006. С.736.

5. Ярвуд А. Моделирование в AutoCAD. М.ООО «Издательство Эксмо», 2007. с.544.

6. Зуев С., Полещук Н. САПР на базе AutoCAD. Санкт-Петербург. «БХВ-Петербург». 2004. с.1168
