Коррекция низких частот в усилителях

Коррекция низких и высоких частот в усилителях

Искажение импульсов в схеме при отсутствии коррекции.

t_ф=t_0,9-t_0,1=2,9t_В=2,2/w_В

Искажение оценивается:

А) длительностьЮ фронта:

t_ф (t _у), время, за которое выходной сигнал изменяется от уровня 0,1 до уровня 0,9 от своего установившегося значения.

Б) спадОМ плоской вершины:

D*180%=(t_и/t_н)*100%

Для усиления импульсных сигналов обычно используют усилители с RC связью, в которых для расширения диапазона усиливаемых частот применяют специальные меры, т.е. вводят специальные элементы – проводят коррекцию АЧХ.

Коррекция АЧХ осуществляется следующими способами:

1) Путем введения частотно-зависимых сопротивлений в коллекторную цепь.

2) Путем введения частотно-зависимых обратных связей.

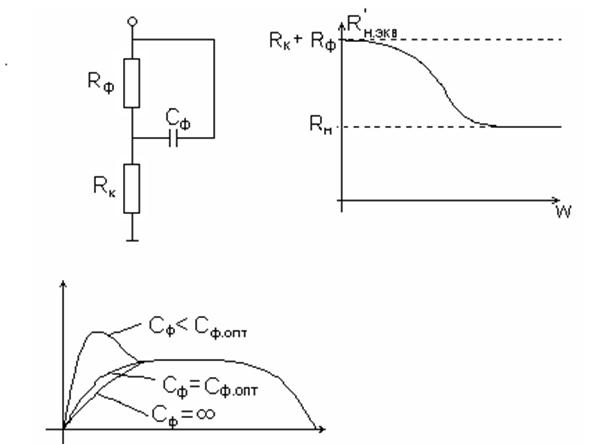

Частотная коррекция в области низких частот с использованием частотно-зависимого сопротивления коллекторной цепи.

R_ф,C_ф – расширяют диапазон усиливаемых частот.

Оптимально подобранные элементы коррекции низких частот не должны давать выброса АЧХ.
