Понятие об устройстве и работе автомата

Автомат состоит из следующих основных частей и механизмов (рис. 2):

— ствола со ствольной коробкой, с прицель­ным приспособлением и прикладом;

— крышки ствольной коробки;

— затворной рамы с газовым поршнем;

— затвора;.

— возвратного механизма;

— газовой трубки со ствольной накладкой;

— ударно-спускового механизма;

— цевья;

— магазина;

— штыка-ножа.

В комплект автомата входят: принадлежность, ремень и сумка для магазинов.

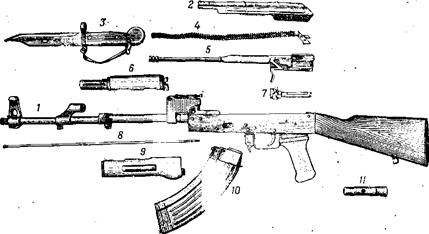

Рис- 2. Основные части и механизмы автомата:

1 ~ ствол со ствольной коробкой, с прицельным приспособлением и прикладом; 2 — кры­шка ствольной коробки; 3 — штык-нож; 4 — возвратный механизм: 5 — затворная рама с газовым поршнем; 6—газовая трубка со ствольной накладкой; 7 — затвор; 8—шомпол; 9 — цевье; 10 — магазин;11- пенал с принадлежность.
