Структура и схемы электрических соединений элементов СЭС

Структура и схемы электрических соединений элементов СЭС выбирают-

ся на стадии ее проектирования и реконструкции. При этом принятые реше-

ния должны основываться на следующих принципах:

- продольное разделение сетей одинакового уровня напряжения при раз-

мещении их на территориально различных участках объекта электроснаб-

жения и связь их через сеть болеее высокого напряжения (рис.6.1, );

- поперечное разделение сетей одинакового напряжения, если они террито-

риально совмещены, но связаны через сеть более высокого напряжения (рис.6.1, );

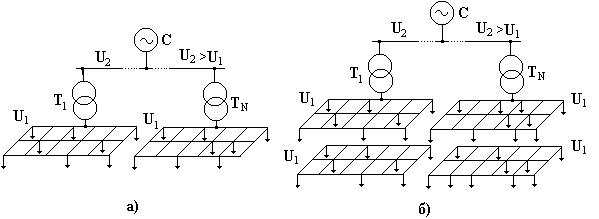

Рис.6.1.

-раздельное питание узлов нагрузки от источников электрической энергии;

-разукрупнение приемных подстанций и поэтапное создание СЭС путем внедрения глубоких вводов высокого напряжения;

-применение раздельной работы основных элементов СЭС (линий, транс-

форматоров) на всех ступенях распределения электрической энергии;

-применение разомкнутых распределительных сетей.

При построении схем электроснабжения следует руководствоваться следующими требованиями:

-максимальное приближение источников питания к электроприемникам;

-секционирование всех ступеней распределения электрической энергии в СЭС;

-построение и выбор конфигурации электрической сети должны обосновы-

ваться с учетом степени использования сечений прводников, выбранных по току к.з.;

-использование ступенчатого токоограничения в схеме электроснабжения, при котором токоограничивающие устройства устанавливапются на не-

скольких последовательных ступенях расспределения электрической энер-

гии.
