Лекция №4. Устройство и работа механизма челнока. Устройство челночного комплекта

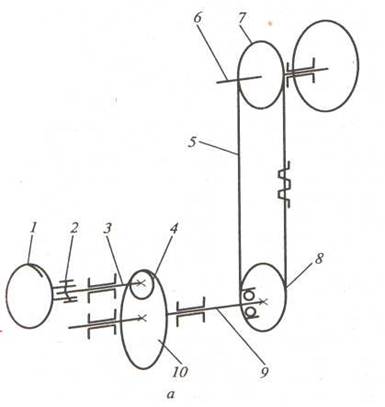

Рис. 11. Механизм челнока машины 97-А класса.

В машине 97-А устанавливается центрально-шпульный рав­номерно вращающийся тип механизма челнока. На главном валу (рис. 11). 6 двумя винтами крепится зубчатый барабан 7. На нижнем распределительном валу 9 закрепляется нижний зубчатый барабан 8. На оба барабана надевается зубчатый ремень 5. Для устранения осевого смещения ремня на барабаны надеты также пружинные кольца. Распределительный вал 9 вращается в шарикоподшипниках и в двух втулках. На его левом конце двумя винтами закреплена шестерня 10 с внутренним расположением зубьев. Шестерня 10 входит в зацепление с малой шестерней 4 и образует зубчатую передачу с передаточным отношением 1:2. Шестерня 4 имеет единое исполнение с челночным валом 3. Челночный вал 3 вращается в двух втулках, запрессованных во втулку 11, закрепленную винтом в платформе машины. На левый конец вала 3 устанавливается челночное устройство 1 и закрепляется двумя винтами 2.

Челнок 7 через зубчато-ременную и зубчатую передачи получает вращение в том же направлении, что и шкив машины, но за один оборот главного вала он совершает два оборота.

Своевременность подхода носика челнока 7 к игле регулируется его поворотом после ослабления винтов 2. При подъеме иглы из крайнего нижнего положения на расстояние S= 1,9...2,1 мм носик челнока должен выйти на траекторию движения иглы.

Зазор между носиком челнока 7 и иглой регулируется после ослабления винта крепления втулки 11 и осевым смещением втулки 11 совместно с челночным устройством 7. Зазор Д = 0,05... 0,1 мм.

Количество масла, поступающего к челночному устройству, регулируется винтом 12. При вывертывании винта 12 подача масла к челноку возрастает. Проверку подачи смазочного материала челноку следует проводить при максимальном числе оборотов главного вала, для чего необходимо подставить под челнок лист бумаги и подержать его неподвижно 15 с. Если на бумаге останутся две рассеянные масляные полоски шириной приблизительно 1 мм, то подача масла к челноку нормальная.

Конструкция челночного устройства

Рассмотрим конструкцию равномерно вращающегося с гори­зонтальной осью вращения челночного комплекта (рис.12). С помощью винтов 10 (двух или трех) корпус 13 челночного устройства крепится к челночному валу машины (на рис. 3.8 не показан). Корпус 13 имеет носик 9 для захвата игольной петли. Носик 9 при работе устройства в машине должен быть заостренным и не иметь заусенцев. На корпус 13 устройства винтами 12 крепится верхняя пластина 11. Передняя и боковая поверхности пластины 11 так же, как и боковые поверхности носика 9, должны быть тщательно отшлифованы и отполированы. В корпусе 13 имеется паз 14, в который входит поясок 16 шпуледержателя 18. От выпадения шпуледержателя 18 из корпуса 13используется полукольцо-скоба 15, закрепляемая тремя винтами 7 на корпусе 13. Носик 8 полукольца-скобы 15 должен быть отполирован, так как с него проходит игольная петля при выходе ее из челночного устройства.

Поясок 16 шпуледержателя 18 разомкнут в верхней части. Его концы по торцам в месте разрыва по боковым граням, так же, и другие поверхности деталей, с которыми в процессе образования стежка контактирует нитка, должны быть отполированы. Фронтальная часть шпуледержателя 18 имеет паз 17, в который входит выступ 3 защелки 7. При наличии в шпуледержателе 18 двух пазов 17 второй используется для взаимодействия с от­водчиком. В верхней части фронтальной части шпуледержателя 18 имеется паз 6, в который входит выступ 5 установочного пальца 21. Установочный палец 21 закрепляется в корпусе машины винтом 20. В центре шпуледержателя 18 располагается центровая шпилька 19 для базирования и закрепления шпульного колпачка 23.

Корпус шпульного колпачка на фронтальной части имеет вы-фрезерованный паз 29, в который входит защелка 1. Защелка 1 шарнирно (с помощью пальца 30) соединена с подвижной пластиной 2. На защелке 7 (для предотвращения ее выпадения из шпульного колпачка) устанавливается винт 4. Защелка 1 фиксируется в пазу центровой шпильки 19 с помощью пружинки 31, которая устанавливается в отверстии 24 корпуса шпульного колпачка. Пружина 28 для регулирования натяжения челночной нитки закрепляется установочным 20 и регулировочным 27 винтами на боковой поверхности корпуса 23 колпачка.

Шпулька 22 надевается на цилиндрическую пустотелую ось 25 шпульного колпачка 23.

Рис. 12. Вращающееся челночное устройство швейной машины
