Очистка газа от сероводорода
Очистка газа от сероводорода осуществляется методами адсорбции и абсорбции.
Принципиальная схема очистки газа от Н25 методом адсорбции аналогична схеме осушки газа адсорбционным методом. В качестве адсорбента используются гидрат окиси железа и активированный уголь.
Принципиальная схема очистки газа от Н25 методом абсорбции приведена на рис. 17.16. Очищаемый газ поступает в абсорбер 1 и поднимается вверх через систему тарелок. Навстречу газу движется концентрированный раствор абсорбента. Роль жидкого поглотителя в данном случае выполняют водные растворы этаноламинов: моно-этаноламина (МЭА), диэтаноламина (ДЭА) и триэтаноламина. Температура кипения при атмосферном давлении составляет соответственно МЭА - 172 °С, ДЭА - 268 °С, ТЭА - 277 °С
Абсорбент вступает в химическую реакцию с сероводородом, содержащимся в газе, унося продукт реакции с собой. Очищенный газ выводится из аппарата через скрубберную секцию, в которой задерживаются капли абсорбента.
|
|
На регенерацию абсорбент подается в выпарную колонну 2 через теплообменник 3. В нижней части колонны он нагревается до температуры около 100 °С. При этом происходит разложение соединения сероводорода с абсорбентом после чего Н2S, содержащий пары этаноламинов, через верх колонны поступает в холодильник 4. В емкости 5 сконденсировавшиеся пары абсорбента отделяются от сероводорода и насосом 6 закачиваются в выпарную колонну. Газ же направляется на переработку.
Горячий регенерированный абсорбент из нижней части колонны 2 насосом 7 подается для нового использования. По пути абсорбент отдает часть своего тепла в теплообменнике 3, а затем окончательно остужается в холодильнике 8.
Из полученного сероводорода вырабатывают серу.
Работа этаноламиновых газоочистных установок автоматизирована. Степень очистки газа составляет 99 % и выше. Недостатком процесса является относительно большой расход газа.
Обычно очистка газа от СО2 проводится одновременно с его очисткой от сероводорода, т.е. этаноламинами (рис. 17.16).
Рис. 17.16. Принципиальная схема очистки газа от сероводорода:
1 - абсорбер; 2 - выпарная колонна (десорбер); 3 - теплообменник;
4, 8 - холодильник; 5 - емкость - сепаратор; 6, 7 - насосы

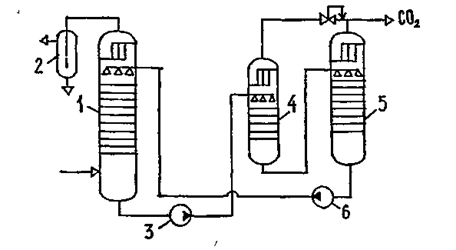

Рис. 17.17. Принципиальная схема очистки газа от двуокиси углерода водой под давлением;
1 - реактор; 2 - водоотделитель; 3, 6 - насосы; 4 - экспанзер; 5 - дегазационная колонна
При высоком содержании СО2 (до 12... 15 %) и незначительной концентрации сероводорода применяют очистку газа водой под давлением (рис. 17.17). Газ, содержащий СО2 подается в реактор 1, заполненный железными или керамическими кольцами Рашига, которые орошаются водой под давлением. Очищенный газ проходит затем водоотделитель 2 и идет по назначению.
|
|
Вода, насыщенная углекислым газом, насосом 3 подается в экспанзер 4 для отделения СО2 методом разбрызгивания. Для полного удаления СО2 вода подается в дегазационную градирню 5, откуда насосом 6 возвращается в емкость 1.
Выделяемый углекислый газ используется для производства соды, сухого льда и т. п.
