Цикл Тринклера

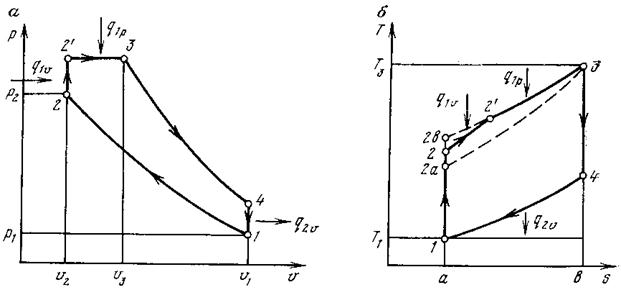

На Рис. 7.3 приведен цикл Тринклера – цикл ДВС со смешанным подводом теплоты при постоянном объеме и давлении в р-v (а) и T-S (б) координатах.

Рис.7.3 Цикл (Тринклера) ДВС со смешанным подводом теплоты

при постоянном объеме и давлении в р-v (а) и T-S (б) координатах

Линия 1-2 – адиабатное сжатие воздуха в цилиндре;

Линия - изохорный подвод теплоты к рабочему телу, участок быстрого сгорания некоторой части поданного топлива в форкамере или предварительной камере сгорания.

Линия - изобарный подвод теплоты к рабочему телу, медленное сгорание поданного топлива в цилиндре двигателя.

Линия 3-4 – адиабатное расширение продуктов сгорания, рабочий ход поршня.

Линия 4-1 - отвод теплоты от рабочего тела – выхлоп в атмосферу.

Как и в цикле дизеля температура сжатого воздуха в точке 2 выше температуры самовоспламенения топлива.

В двигателях, работающих по циклу Тринклера .

КПД цикла Тринклера можно найти (без вывода):

Здесь - степень повышения давления при подводе тепла по изохоре. Сравнительный анализ циклов при одинаковых степенях сжатия оказывает, что: .
