В простанственно-временной коммутации осуществляется перенос кодовых слов из любых КИ входящих цифровых линий в любое КИ любой исходящих ЦЛ. Например, рис. 2.11.
В общем случае до БПВК подключено N входящих линий и M исходящих линий, поэтому в каждом из n КИ информация из ВЛ должна передаваться во все М ИЛ. В таком случае коммутация должна производиться быстрее чем запись кодовых слов из ВЛ в ИЗУ. Для

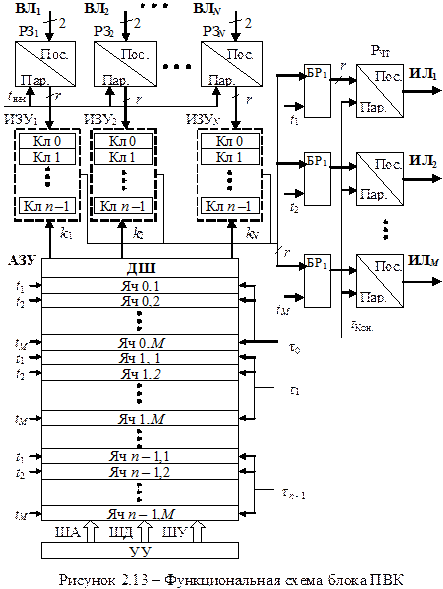

Рассмотрим рисунок БПВК, рис. 2.13.
Число секций ИЗУ соответствует числу N входящих линий. Каждая ВЛ имеет свой регистр записи для последовательно-параллельного преобразования кодовых слов.
Каждая ИЛ имеет собственный буферный регистр БР чтения Рчт.
Блок АЗУ имеет nM ячеек памяти, каждая из которых закреплена за определенным КИ определенной ИЛ. В АЗУ из УУ адресная информация записывается в режиме произвольного доступа, а чтение в режиме последовательного доступа, т.е. циклически.
Кодовые слов КИ ВЛ последовательно записываются в соответствующие регистры записи РЗ, откуда в интервалы t нач следующего КИ параллельно передаются в ячейки ИЗУ в режиме последовательного доступа к памяти.
В каждой ячейке ИЗУ записано кодовое слово сохраняется на протяжении цикла передачи Тц, а затем меняется следующим словом этого же КИ. Момент чтения с ячейки ИЗУ определяется двумя часовыми интервалами:
1 необходимым канальным интервалом τ КИ
2 с тем из вторых t 1… tM, который соответствует необходимой ИЛ.
Кодовые слова из ячейки ИЗУ в БР передаются параллельно и ациклично в режиме произвольного доступа к ним.
Из буферных регистров эти слова параллельно передаются в регистры Рчт во вторичном интервале t конца , а потом последовательно, бит за битом из Рчт считываются в КИ исходящих линий.
Поскольку передача кодовых слов из ячейки ИЗУ в Рсч происходит на протяжении КИ, то получается сдвиг канальной информации в ИЛ относительно ИЛ на один КИ. Для компенсации этого сдвига чтение кодовых слов из ИЗУ необходимо производить раньше на один КИ путем соответствующего закрепления ячеек АЗУ за канальными интервалами.
Например: необходимо скоммутировать КИ 1 ВЛ 3 с КИ2 ИЛ М. Для этого в ячейку 2 М АЗУ заносится номер секции ИЗУ (секция 3) и номер КИ 1. Учитывая задержку на один КИ, ячейка 2 М АЗУ опрашивается сигналами τ КИ-1 = τ 1 и tM и из нее считывается адрес «3» секции и адрес «1» ячейки, в которой хранится кодовое слово КИ 1 ВЛ 3.
Прочитанные адреса открывают выход ЯЧ1 3 секции ИЗУ и оттуда это кодовое слово параллельно считывается в БР М. Тактовым импульсом t конца кодовое слово в конце КИ 1 параллельно передаются в Рсч и дальше последовательно считываются в ИЛ М.
