Поверка 3

Поверка 2.

Поверка 1.

Поверки нивелиров с уровнем

Ось круглого уровня должна быть параллельна оси прибора. Поверки и исправления выполняются аналогично поверке цилиндрического уровня при алидаде горизонтального круга теодолита.

Вертикальная нить сетки должна быть параллельна оси вращения нивелира. Для выполнения поверки на расстоянии 20–30 м от нивелира на тонком шнуре подвешивают отвес и нивелир горизонтируют по круглому ровню. Совмещают один конец вертикальной нити сетки со шнуром отвеса. Если другой коней вертикальной нити отклонился от шнура не более 0.5 мм, условие поверки выполняется. В противном случае сетку нитей исправляют также, как сетку теодолита.

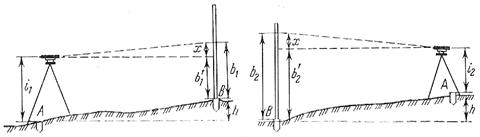

Ось цилиндрического уровня должна быть параллельна визирной оси трубы. Поверка выполняется двойным нивелирование одной и тоже линии, с разных ее концов. Для этого на местности закрепляют два колышка на расстояние 50–70 м друг от друга. Над одной из точек устанавливают нивелир так, чтобы его окуляр находился на одной отвесной линии с точкой, горизонтируют и при помощи рулетки измеряют высоту инструмента i₁. В другой точке вертикально устанавливают рейку и визируют на нее.

Совмещают концы изображения пузырька уровня и берут отсчет по рейке. Если условие поверки выполняется то по рейке будет взят отсчет b₁^’, а если нарушено – b₁ содержащий в себе ошибку х.

h=i₁–b₁^’=i₁–(b₁+x)

Нивелир и рейку меняют местами, измеряют i₂ и берут отсчет по рейке b₂. Поскольку расстояние между точками постоянно отсчет b₂ будет ошибочным также на х.

|x|≤4 мм

В противном случае вычисляют правильный отсчет по рейке , и действуя элевационным винтом устанавливают среднюю нить сетки на этот отсчет.

При этом концы изображения пузырька разойдутся и их необходимо совместить исправительными винтами цилиндрического уровня. Для контроля поверку повторяют.
