Отливки, изготовляемые литьем в песчаные формы

Внешние контуры отливок должны представлять собой сочетание простых геометрических тел с преобладанием плоских прямолинейных поверхностей с плавными переходами (рис.8.5).

Рис. 8.5. Рекомендуемые переходы от стенки к стенке в литых деталях

а – ; б –

Стремятся к уменьшению габаритных размеров и особенно высоты литой детали. Это облегчает изготовление модельного комплекта, а также процессы формовки, сборки форм и очистки отливок. При этом отливка должна иметь один плоский разъем и располагаться по возможности в одной полуформе.

Контуры литых деталей должны обеспечивать формовку без дополнительных стержней (отсутствие поднутрений). На рис. 8.6.а показана конструкция отливки, при формовке которой требуется три стержня. При изменении конструкции детали (рис. 8.6.б) требуется только один стержень, процесс формовки упростился.

Рис. 8.6. Конструкция литой детали: а – нетехнологичная,; б - технологичная

Необрабатываемые поверхности, перпендикулярные к плоскости разъема, должны иметь конструктивные уклоны.

Бобышки, приливы и другие выступающие части необходимо конструировать так, чтобы не затруднять извлечение модели из формы (рис. 8.7). При изготовлении нетехнологичных отливок требуется применение в моделях отъемных частей или стержней, что усложняет процесс формовки.

Рис. 8.7. Конструкции литой детали: а, б – нетехнологичные,; в, г - технологичные

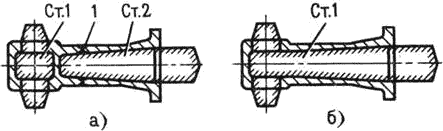

Внутренние полости сложных отливок необходимо изготавливать с минимальным числом стержней. На рис. 8.8 представлены варианты конструкции литой детали: технологичной (б) и нетехнологичной (а).

Рис. 8.8. Конструкция литой детали: а – нетехнологичная,; б - технологичная

В конструкции должно быть достаточное число окон для прочного крепления стержней в форме, удаления газов из стержня и удобства выбивки стержней из отливки.

В конструкции детали следует избегать пазов и узких полостей, при выполнении которых возможно образование песчаных раковин, из-за разрушения стержней потоком расплавленного металла (рис. 8.9).

Рис.8.9. Устранение пазов в конструкции литой детали

Минимальные диаметры отверстий в отливках выбираются в зависимости от материала и толщины стенки.
