Горячая объемная штамповка на молотах

Оборудование для горячей объемной штамповки

ЛЕКЦИЯ 14

Оборудование для горячей объемной штамповки молоты штамповочные, горячештамповочные кривошипные прессы, горизонтально-ковочные машины. Процессы штамповки на этих машинах имеют свои особенности, обусловленные устройством и принципом их действия.

Основным типом молотов являются паровоздушные штамповочные молоты. Их конструкция несколько отличается от ковочных молотов. Стойка станины устанавливается непосредственно на шаботе. Молоты имеют усиленные регулируемые направляющие для движения бабы. Масса шабота превышает массу падающих частей в 30…30 раз. Все это обеспечивает необходимую точность соударения штампов.

Масса падающих частей составляет 630…25000 кг.

Используются молоты бесшаботной конструкции. Шабот заменен подвижной нижней бабой, связанной с верхней бабой механической или гидравлической связью. Энергия удара поглощается механизмами молота. При соударении верхней и нижней баб развивается значительная энергия, что позволяет штамповать поковки в одноручьевых штампах.

Особенностями ГОШ на молотах являются ударный характер деформирующего воздействия и возможность регулирования хода подвижных частей и величины удара при одновременном кантовании заготовки, что позволяет более эффективно производить перераспределение металла. На молотах возможно выполнение всех заготовительных переходов, в том числе протяжки и подката. Верхняя часть штампа заполняется лучше. Части штампа при штамповке на молоте должны смыкаться.

При штамповке в открытых штампах облойная канавка имеет вид, представленный на рис. 14.1.

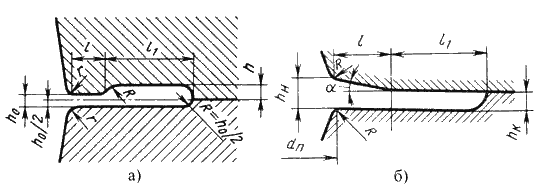

Рис.14.1. Виды облойной канавки при штамповке на молотах

Размеры облойной канавки (рис. 14.1.а) назначаются в зависимости от сложности поковки и ее размеров в плане. Клиновая облойная канавка (рис. 14.1. б) позволяет снизить потери на облой в результате повышения сопротивления течению металла.

При закрытой штамповке на молотах применяются штампы с одним и двумя замками. Конструкции штампов представлены на рис. 14.2.

Штампы с одним замком используются чаще, так как они проще в изготовлении. Но они требуют точной наладки и хорошего состояния оборудования. Второй замок (больший конус) предохраняет первый замок и упрощает наладку штампа, но при этом увеличиваются его размеры и масса.

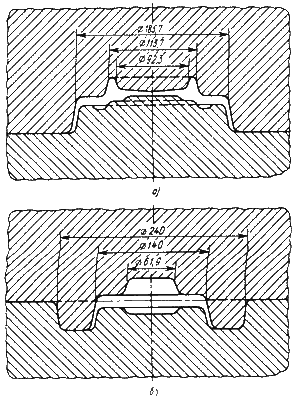

Рис.14.2. Конструкции закрытых молотовых штампов

а – с одним замком; б – с двумя замками
