Виды сигналов

1

Сигналы электросвязи и их характеристики

Электрические сигналы имеют ряд существенных преимуществ перед сигналами другой физической природы: они могут передаваться на большие расстояния;

их форму можно преобразовывать сравнительно простыми техническими средствами; скорость их распространения близка к скорости света.

Различают четыре вида сигналов: непрерывный непрерывного времени; непрерывный дискретного времени; дискретный непрерывного времени; дискретный дискретного времени.

Непрерывные сигналы непрерывного времени называют сокращенно непрерывными (аналоговыми) сигналами.

Они могут изменяться в произвольные моменты, принимая любые значения из непрерывного множества возможных значений (рис.2.1). К таким сигналам относится и известная всем синусоида.

Непрерывные сигналы дискретного времени могут принимать произвольные значения, но изменяться только в определенные, наперед заданные (дискретные) моменты

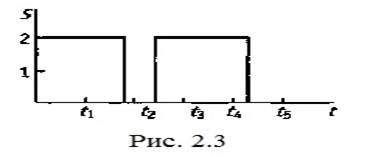

Дискретные сигналы непрерывного времени отличаются тем. что они могут изменяться в произвольные моменты, но их величины принимают только разрешенные (дискретные) значения (рис.2.3).

Дискретные сигналы дискретного времени (сокращенно дискретные) (рис.2.4) в дискретные моменты времени могут принимать только разрешенные (дискретные) значения.

Сигналы, формируемые на выходе преобразователя дискретного сообщения в сигнал, как правило, являются по информационному параметру дискретными. т.е. описываются функцией дискретного времени и конечным множеством возможных значений.

В технике передачи данных такие сигналы называют цифровыми сигналами данных (ЦСД).

Параметр сигнала данных, изменение которого отображает изменение сообщения, называется представляющим (информационным) параметром сигнала данных.

Часть цифрового сигнала данных, отличающаяся от остальных частей значением одного из своих представляющих параметров, называется элементом ЦСД.

Фиксируемое значение состояния представляющего параметра сигнала называется значащей позицией.

Момент, в который происходит смена значащей позиции сигнала, называется значащим моментом (ЗМ).

Интервал времени между двумя соседними значащими моментами сигнала называется значащим интервалом времени (ЗИ).




Минимальный интервал времени, которому равны значащие интервалы времени сигнала, называется единичным интервалом {рис.2.5 интервалы а-д, о-в и

др.).

Элемент сигнала, имеющий длительность, равную единичному интервал}' времени, называется единичным элементом (е.э.). Термин «единичный элемент» - один из основных в технике передачи данных. В телеграфии ему соответствует термин элементарная посылка. Различают изохронные и анизохронные сигналы данных.

Для изохронного сигнала любой значащий интервал времени равен единичному интервал}' или их целому числу.

Анизохронными называются сигналы. элементы которых могут иметь любую длительность, но не менее чем Ту1ИН . Другой особенностью анизохронных сигналов является то. что анизохронные сигналы могут отстоять друг от друга на произвольном расстоянии.
