Иссдедование показателей каскада с последовательной отрицательной обратной связью по току

Исследование показателей каскада без обратных связей в области средних и верхних частот.

При отсутствии обратных связей емкости конденсаторов С1 и С4 полагаются равными: С1=50 мкФ, С4=50 мкФ, а конденсатора-С3=0 мкФ.

В режиме АС в диапазоне частот 10кГц-100МГц определяется коэффициент передачи напряжения выходной цепи - V(6)/V(4) и входное сопротивление: V(4)/IB(Q1) каскада

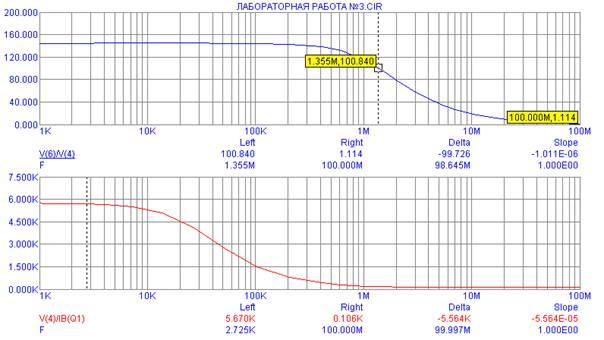

Результаты такого исследования приведены на рис.5

Рис. 5

Из рис.5 следует, что коэффициент усиления выходной цепи каскада на частоте f =10 кГц оказался равным К ₀=144, а входное сопротивление R_ВХ =492Ом. Верхняя граничная частота АЧХ равна f_В(гр)=1,35 МГц.

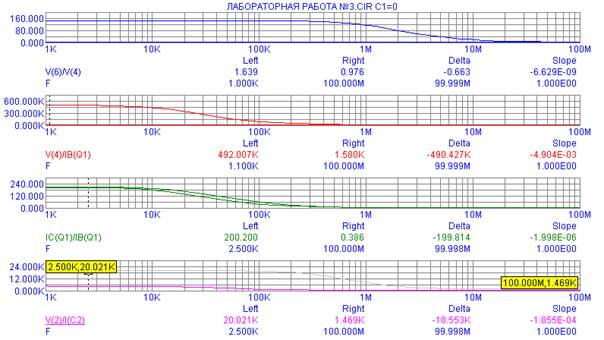

Рис.6

Из графиков рис.6 получаем уменьшение коэффициента передачи напряжения выходной цепи каскада от К=144 до величины К₀(экв)=1.63 и увеличение входного от R=5.71кОм до сопротивления: R_ВХ(экв)=492 кОм, а от 4.5кОм после базового делителя до величины порядка 20 кОм, что согласуется с теоретическими представлениями.
