Для изображения состава тройного сплава обычно пользуются равносторонним треугольником. Точки на в вершинах обозначают чистые компоненты, каждая стороны - соответствующий двойной сплав, а плоскость - тройные сплавы. Рис. 25. Диаграмма тройного сплава для случая полной взаимной растворимости в твердом и жидком состояниях и отсутствием химических соединений изображена на рис. 26.

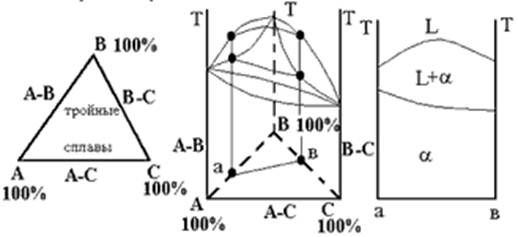

Рис. 25. Концентрационный треугольник | Рис. 26. Тройная диаграмма второго типа | Рис. 27. Политермическое сечение |
Изучение диаграмм тройных сплавов обычно производят при помощи горизонтальных, изотермических и вертикальных политермических сечений, рис. 27. Имея вертикальное сечение а-в или псевдобинарную диаграмму, можно легко находить критические точки, строить кривые охлаждения и представить все изменения в структуре сплава. Недостатком политермического сечения является невозможность определения концентрации равновесных фаз.
Превращения в сложных системах сплавов, в которых больше трех компонентов, производится с помощью политермических сечений, предполагаемых диаграмм (ложных двойных диаграмм). Например, система нержавеющей стали (Fe-C-Cr-Ni-Ti) изображается построением серии двойных диаграмм Fe-C c постоянным содержанием остальных компонентов.
