Измерение сопротивлений. Все сопротивления условно делятся по величине на три класса:

Все сопротивления условно делятся по величине на три класса:

1. Малые, до 1 Ома.

2. Средние, от 1 Омадо 100 000 Ом.

3. Большие, свыше 100 000 Ом.

Измерение сопротивлений осуществляется методом амперметра и вольтметра по двум схемам: рис. 5 и рис. 6. В схеме рис. 5 амперметр показывает сумму токов, проходящих через вольтметр, и измеряемое сопротивление:

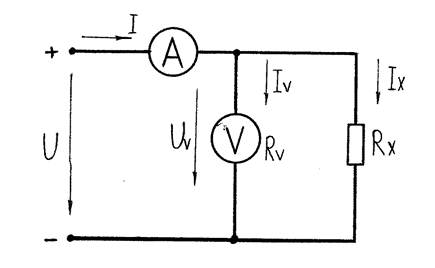

Рис. 5. Схема для измерения малых и средних сопротивлений

По закону Ома измеряемое сопротивление

где – показание вольтметра;

– показание амперметра;

– внутреннее сопротивление вольтметра, обозначаемое на шкале прибора.

Наибольшая точность измерений наблюдается при ˃˃

В схеме рис. 6 амперметр показывает ток, проходящий через измеряемое сопротивление вольтметр измеряет напряжение

откуда

где – показание вольтметра;

I – показание амперметра;

– внутреннее сопротивление амперметра, указываемое на шкале прибора.

Наибольшая точность измерений получается при ˃˃

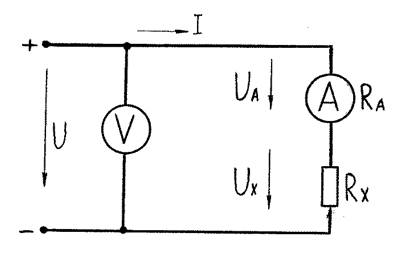

Рис. 6. Схема для измерения средних и больших сопротивлений

Мостовая схема предназначена для измерения средних и больших сопротивлений (рис. 7), позволяет более точно производить процесс измерения. Мост состоит из четырех резисторов, величину одного из них требуется определить, например .

В одну диагональ моста включается источник постоянного напряжения, а в другую — высокочувствительный прибор магнитоэлектрической системы — гальванометр. Резисторы Rx и R 2соединены последовательно, по ним протекает один и тот же ток Резисторы R 3 и R 4 также соединены последовательно, по ним протекает ток

При измерении сопротивления Rx, сопротивления резисторов R2, R3 и R4 регулируем таким образом, чтобы установить равновесие моста, при этом и потенциалы точек с и d равны, поэтому гальванометр показывает ноль.

Рис. 7. Мостовая схема измерения сопротивлений

Условие равновесия моста

откуда

Сняв отчёт определяем значение

Прибор непосредственного измерения сопротивлений – омметр – состоит из источника питания постоянного тока (батареи), регулировочного резистора и миллиамперметра магнитоэлектрической системы (рис. 8). Шкала прибора градуируется в Омах.

Рис.8. Схема омметра


Перед измерением зажимы Rx замыкаются накоротко, и регулировочным резистором выставляется ноль на шкале прибора. Затем подключается измеряемое сопротивление и снимается отсчет.

Приборы непосредственного отсчета более удобны в эксплуатации, но менее точны, чем приборы сравнения.
