ЭВМ с изолированными магистральными каналами.
Рис. 2.2. ЭВМ с изолированными магистральными каналами
Особенности:
· С функциональной точки зрения имеются два тракта передачи данных.
· Имеются две изолированные области адресов.

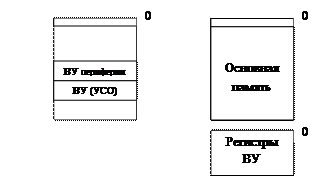

Левый рис. Относится к схеме 2.1, правый – к схеме 2.2
Рис. 2.3. Области адресов основной памяти и внешних устройств.
Рис. 2.4. Структура магистрали ЭВМ
Магистраль включает три шины:
ШД – шина данных n – разрядная, двунаправленная. Данные могут передаваться параллельно n – разрядным параллельным кодом: n = 8, 16, 32, 64.
ША – шина адреса, m – разрядная, однонаправленная, используется для адресации памяти и ВУ.
m = 16, 18, 20, 24, 32.
Объем памяти: 2 m = 64Кбайт, 256Кбайт, 1Мбайт, 16Мбайт, 4Гбайт
ШУ – шина управления. Включает проводники, по которым передаются сигналы управления.
Наименование сигнала | Направление передачи по отношению к ЦП | Архитектура | Назначение сигнала (Архитектура: 1 – Единый магистральный канал обмена данными; 2 – Изолированные магистральные каналы обмена данными.) |
Чтение | Вывод | 1,2 | Считывает в регистр ЦП одно n -разрядное слово по указанному адресу из ячейки ОЗУ (1,2) или регистра ВУ (1). |
Ввод | -«- | Считывает в регистр ЦП одно n -разрядное слово по указанному адресу из регистра ВУ. | |
Запись | Вывод | 1,2 | Записывает в ячейку ОЗУ (1,2) или регистр ВУ (1) по указанному адресу одно n -разрядное слово из регистра ЦП. |
Вывод | -«- | Записывает в регистр ВУ одно n -разрядное слово из регистра ЦП по указанному адресу. | |
Запрос Прерывания (ЗП) | Ввод | 1,2 | Требование ВУ прерывания текущей программы ЦП и его приоритетное обслуживание. |
Разрешение Прерывания (РП) | Вывод | 1,2 | ЦП разрешает ВУ прерывание текущей программы для выполнения операций по его обслуживанию. |
Запрос Шины (ЗШ) | Ввод | 1,2 | Требование ВУ к ЦП освободить магистраль и предоставить ВУ возможность обмена данными с ОЗУ, минуя ЦП. |
Разрешение Шины (РШ) | Вывод | 1,2 | ЦП удовлетворяет требование ВУ и отключается от шин магистрали. |
Рис.2.5. Типовые сигналы шины управления ЭВМ.
|
|
