Вихревые токи

4

Магнит не оказывает почти никакого действия на кусок меди, если последний неподвижен.

Однако, если магнит и медь движутся друг относительно друга или если магнитное поле в меди возрастает или убывает со временем, то возникает взаимодействие. Изменяющееся магнитное поле или движение проводника через поле приводит к возникновению ЭДС, создающей ток. Индукционные токи взаимодействуют с магнитным полем, в результате чего на проводник действует сила. Часто эти токи закручиваются в проводнике вдоль передней и задней границ области движущегося магнитного поля. Из-за их сходства с водоворотными, возникающими вокруг движущегося в воде тела, эти индукционные токи называют вихревыми токами. В некоторых электрических машинах они только мешают, вызывая нагрев стали и тем самым снижая КПД, в других они положены в основу принципа действия этих машин.

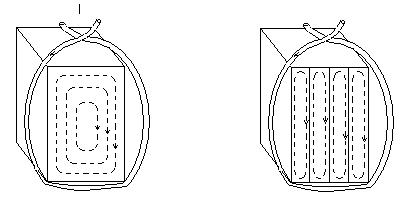

Для уменьшения вихревых токов применяются сердечники, выполненные из отдельных изолированных друг от друга листов, стали. В этом случае увеличивается сопротивление сердечника для вихревых токов и сами токи уменьшаются.


Уменьшение площади контуров, охватываемых вихревыми токами, приводит к уменьшению вихревых токов.
