Принцип роботи Мереж Token Ring

План.

1. Принцип роботи Мереж Token Ring.

2. Multistation Access Unit (MAU).

3. High-Speed Token Ring (HSTR).

4. Формати кадрів Token Ring.

Література:

1. Microsoft Corporation. Основи комп’ютерних мереж та інтернету. – К.: Видавнича група BHV, 2006 – 256 с.

2. Принципы маршрутизации в Internet, 2-е издание.: Пер. с англ. М.: Издательский дом "Вильямс", 2001. — 448 с.

3. Современные операционные системы. 3-е изд. / Э. Таненбаум. — СПб.: Питер, 2010. — 1120 с.

4. Бутаев М.М. Моделирование сетей ЭВМ: учеб.-метод. пособие / М.М. Бутаев, Н.Н. Коннов. – Пенза: Изд-во Пенз. гос. ун-та, 2007. – 56 с.

Мережі Token Ring, як і мережі Ethernet, характеризуються використанням розділюваного середовища передачі даних, яке у даному випадку складається із відрізків кабеля, які з’єднують всі вузли мережі у кільце. Кільце розглядається як спільний розділюваний ресурс, і для доступу до нього використовується детермінований алгоритм, який базується на передачі станціям права на використання кільця у певному порядку (Token Passing). Це право передається з допомогою кадру спеціального формату, який називається маркером.

Технологія Token Ring була розроблена у 1984 році компанією ІВМ. На її основі було прийнято у 1985 році стандарт ІЕЕЕ 802.5.

Мережі Token Ring працюють з двома бітовими швидкостями – 4 і 16 Мб/с. Використання станцій, які працюють на різних швидкостях, у одному кільці не допускається.

Технологія Token Ring володіє властивостями відмовостійкості. Тут визначені процедури контролю роботи мережі, які використовують зворотній зв’язок кільцеподібної структури – відісланий кадр завжди повертається до станції-відправника. У деяких випадках помилки у роботі мережі знешкоджуються автоматично, в інших – лише фіксуються, а їх усунення відбувається вручну.

Для контролю роботи мережі одна із станцій виконує роль так званого активного монітора. Він обирається під час ініціалізації кільця як станція із максимальним значенням МАС-адреси. Якщо активний монітор виходить з ладу, процедура ініціалізації кільця повторюється, і обирається новий активний монітор. Щоб мережа могла виявити відмову активного монітора, останній у працездатному стані кожні 3 с генерує спеціальний кадр своєї присутності. Якщо цей кадр не з’являється більше 7 с, то інші вузли мережі починають процедуру виборів нового активного монітора.

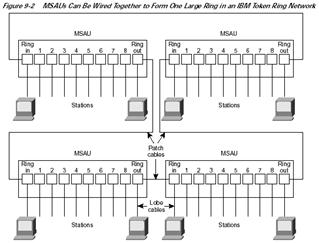

Рисунок 8.1 Фізична конфігурація мережі Token Ring.
