Правила нанесення штрихування на кресленнях

Похилі паралельні лінії штрихування повинні проводитися під кутом 45о до лінії контура зображення (рис.6.6) або до його осі (мал. 6.7) або до ліній рамки креслення (мал. 6.8)

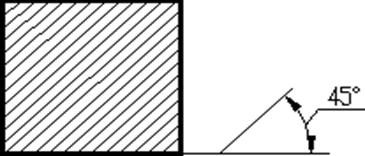

Рисунок 6.6 – Штрихування під кутом 450 до лінії контуру

Рисунок 6.7 - Штрихування під кутом 450 до вісі симетрії

Рисунок 6.8 - Штрихування під кутом 45⁰

Якщо лінії штрихування, приведені до лінії рамки креслення під кутом 45^о, співпадають з лініями контуру або осьовими лініями, то замість кута 45^о слід брати кут 30^о або 60^о (мал. 6.9 і 6.10).

Лінії штрихування повинні наноситися з нахилимо вліво або управо, але, як правило, в одну і ту ж сторону на усіх перерізах, що відносяться до однієї і тієї ж деталі, не залежно від кількості листів, на яких ці перерізи розташовані.

Відстань між паралельними прямими лініями штрихування (частота) має бути, як правило, однаковим для усіх виконуваних в одне і тому ж масштабі перерізів цієї деталі і вибирається залежно від площі штрихування і необхідності різноманітити штрихування суміжних перерізів. Вказана відстань має бути від 1 до 10 мм залежно від площі штрихування і необхідності різноманітити штрихування суміжних перерізів.

Рисунок 6.9 – Штрихування під кутом 300 до рамки кресленика

Рисунок 6.10 - Штрихування під кутом 600 до рамки кресленика

Вузькі і довгі площі перерізу (наприклад, штампованих, вальцьованих і інших подібних деталей), ширина яких на кресленні від 2 до 4 мм, рекомендується штрихувати повністю тільки на кінцях і у контурів отворів, а іншу площу перерізу - невеликими ділянками в декількох місцях (мал. 6.11 і 6.12).

Рисунок 6.11 – Штрихування вузьких та довгих площин

Рисунок 6.12 - Штрихування вузьких та довгих площин (Штрихування усіх позначень у цьому випадку виконується від руки).

Вузькі площі перерізів, ширина яких на кресленні менше за 2 мм, допускається показувати зачорненими із залишеними просвітами між суміжними перерізами не менше 0,8 мм (мал.6.13, 6.14).

На будівельних кресленнях допускається на перерізах незначної площі будь-який матеріал позначати як метал або взагалі не застосовувати позначення, зробивши пояснюючі написи на полі креслення.

Рисунок6.13 – Штриховка узких площадей ширина которых на чертеже менее 2 мм.	Рисунок 6.14 – Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для суміжних перерізів двох деталей слід брати нахил ліній штрихування для одного перерізу управо, для іншого - вліво (зустрічне штрихування).

При штрихуванні у клітину для суміжних перерізів двох деталей відстань між лініями штрихування в кожному перерізі має бути різним.

У суміжних перерізах з штрихуванням однакового нахилу і напряму слід змінювати відстань між лініями штрихування (мал. 615) або зрушувати ці лінії в одному перерізі по відношенню до іншого, не змінюючи кута їх нахилу (рис.6.16).

Рисунок 6.15 – Зразок штрихування суміжних площ

Рисунок 6.16 – Зразок штрихування суміжних площ

При великих площах перерізів, а також при вказуванні профілю грунту допускається наносити позначення лише у контура перерізу вузькою смужкою рівномірної ширини (рис.6.17).

Рисунок 6.17 – Зразок штрихування великих площ.
