Флотационное илоуплотнение

Надлишковий активний іл після біологічного очищення має високу вологість 99,4...99,6%, що викликає збільшення обсягів споруджень по обробці опадів, эксплуата-ционных витрат, електроенергії, і т.п. У зв'язку із цим виникає необхідність більше глибокого ущільнення надлишкового мулу перед стабілізацією або зневоднюванням. Найпоширенішим методом у цей час є гравітаційне відстоювання, але якщо в аэротенках відбувається сильна нітрифікація (тепла пора року), те вона може сопровож-даться денітрифікацією при якій відбувається виділення газів, що приводить до спливання мулу, і відбувається винос зважених речовин, що може досягати 300...700 мг/л. У цих випадках вигідним є застосування флотационного ущільнення мулу. Флотационное илоуплотнение може застосовуватися при очищенні стічних вод утримуючих УПАВШИ, жири, нефте-, маслопродукты й т.п.

У порівнянні із гравітаційним, флотационное ущільнення має більшу швидкість поділу й більше високий ступінь ущільнення (95...97%).

Швидкість флотационного поділи й ущільнення активного мулу залежить від питомої витрати повітря. Зі збільшенням питомої витрати повітря швидкість поділу суміші зростає.

Процес флотационного поділу складається з IV стадій:

I стадія - виділення розчиненого повітря з пересиченого розчину,

укрупнення пластівців і формування аэрофлокул.

II стадія - стиснуте спливання аэрофлокул з утворенням границі роздягнула

між пінним шаром і проясненою водою.

III стадія - утворення суцільної просторової структури аэрофлокул з

постійним зменшенням її обсягу в результаті скорочення обсягу пор.

IV стадія - подальше ущільнення шаруючи піни й видалення води з комірок аэрофлокул

внаслідок їхнього стиску.

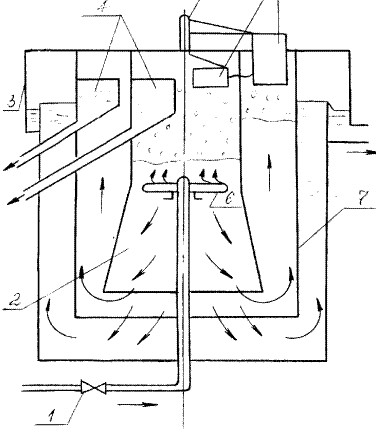

ФЛОТАТОР ДЛЯ СПІЛЬНОГО ФЛОТАЦИОННОГО УЩІЛЬНЕННЯ

надлишкового й циркуляційного активного мулу.








1. Редукційний клапан; 2. Внутрішня напівзаглибна перегородка; 3. Лоток для відводу очищеної води; 4. Пеносборный лоток; 5. Вал приводу пеносборного й розподільного пристрою; 6. Обертовий розподільний пристрій; 7. Зовнішня напівзаглибна перегородка; 8. Шкребок.

Концентрована иловая суміш, насичена під тиском повітрям, через редукційний клапан (1) і обертовий водорозподільник (6) рівномірно розподіляється усередині цилиндроконической напівзаглибної перегородки (2). При зниженні тиску до атмосферного пухирці повітря виділяються й піднімаються наверх флотируют основну масу активного мулу, що за допомогою пеносборного пристрою (4) повертається в аэротенк. Профільтрована через зважений шар вода, попадає в збірний лоток (3) і приділяється.

Частки надлишкового активного мулу обгинаючи перегородку (2) направляються в зону ущільнення, звідки шкребком (8) віддаляються через лоток (4) на наступну обробку.

Недолік:

Низька ефективність використання обсягу, обумовлена наявністю турбулентних потоків у зонах поділу й посвітління иловой суміші, що приводить до погіршення якості очищеної води.

Для інтенсифікації процесу поділу иловой суміші розроблена конструкція флотатора в якому зона ущільнення й зона відстоювання постачені коаксіальними відповідно циліндричними й конічними перегородками, внаслідок чого більш ефективно використається обсяг.

ФЛОТАТОР

с коаксіальними циліндричними й конічними перегородками.



1. Резервуар; 2. Циліндрична напівзаглибна перегородка; 3. Обертовий розподільний пристрій; 4. Пеносборный лоток; 5. Пеносгонное пристрій; 6.7.струмененапрямна насадка; 8. Илоскреб; 9. Трубопровід спорожнювання.

Стічна рідина, насичена розчиненими газами, подається через обертовий водорозподільний пристрій у внутрішню порожнину корпуса, де при зниженні тиску до атмосферного відбувається інтенсивне виділення дрібних пухирців газу, адсорбція їх на поверхні часток дисперсної фази й спливання на поверхню води. Що утвориться при цьому щільний шар мулу віддаляється пеносгонным механізмом у пеносборный лоток. Прояснена вода направляється вниз між конічними перегородками, що розширюються до низу. При русі води вниз внаслідок площі, що збільшується, кільцевих ділянок швидкість спадного руху води поступово знижується, у результаті чого вода звільняється від дрібних часток аэрофлокул. Прояснена вода, обгинаючи напівзаглибну перегородку виводиться зі спорудження. осад, Що Випав, згрібається скребковим механізмом і віддаляється через трубопровід спорожнювання.

При проектуванні флотационные илоуплотнители раціонально розміщати безпосередньо біля аэротенков.

Вихідні дані для розрахунку:

г/див3, див3/г, г/доба - кількість надлишкового активного мулу.

(Яковлев, Скирдов / Біологічне очищення виробничих стічних вод / стор. 155).

Витрата иловой суміші:

QИ = м3/доба, .

Площа флотационной камери, м2

F = ,

- гідравлічне навантаження, м32година.

З Довідника проектувальника стор. 319:

0,1 0,2 0,3 0,4 0,5 0,6 0,8
        7,5 6,7 4,8

Час перебування мулу в зоні ущільнення - 2...3 години - ТУ;

у зоні посвітління - 0,25...0,33 години - ТЕ.

Концентрація ущільненого мулу, г/л:

СИЛА = ;

коефіцієнти приймаються залежно від часу ущільнення ТУ, по Довіднику проектувальника т. 36.1.

ТУ, година 0,25 0,5
0,019 0,016 0,014 0,012 0,011
0,000262 0,000242 0,000218 0,000203 0,000198

5. Глибина відстійної зони:

НОТС = ТЕ ; м.

Глибина зони ущільнення (вище водорозподільника).

НУПЛ = 2...2,5 м.

Тривалість перебування в сатураторі: 2...4 хвилини.
