Принцип формирования записи эхосигналов на эхограмме

Построение и принцип действия сетного зонда с кабельным каналом связи типа ИГЭК-У

Прибор ИГЭК-У (Измеритель Глубины Эхолотный Кабельный) представляет собой сетевой зонд с кабельным каналом связи, который позволяет получать основную информацию о взаимном расположении трала, грунта и рыбы путем излучения акустических импульсов и приема эхосигналов от этих объектов.

Для получения указанной информации можно использовать практически любой рыбопоисковый эхолот, имеющийся на судне. С этой целью на трале устанавливается акустическая антенна с обтекателем, которая подключается к судовому эхолоту вместо его штатной (подкильной) акустической антенны. Переключение антенн производится специальным коммутирующим устройством, управляемым с пульта управления судовым эхолотом или с дополнительного пульта, установленного рядом с ним. Передача информации от эхолота к траловому вибратору и обратно осуществляется по трос-кабелю, намотанному на барабан специальной кабельной лебедки. Барабан кабельной лебедки вмещает около 2 000 м трос-кабеля диаметром 6,3 мм или 1 200 м трос-кабеля диаметром 9,6 мм. Барабан приводится в действие электродвигателем постоянного тока мощностью 8 кВт с редуктором. При тралении кабельная лебедка действует в так называемом "весовом" режиме. Это означает, что в процессе траления кабельная лебедка работает только на выборку трос-кабеля, независимо от того, в какую сторону вращается барабан траловой лебедки. При этом электродвигатель создает определенное усилие на барабане кабельной лебедки. При травлении ваеров это усилие оказывается недостаточным для преодоления гидродинамического сопротивления трала, поэтому барабан вращается в сторону разматывания трос-кабеля. При выборке ваеров гидродинамическое сопротивление трала преодолевается траловой лебедкой, поэтому барабан кабельной лебедки начинает вращаться в сторону наматывания, выбирая слабину трос-кабеля.

Информация сетевого зонда должна быть "привязана" к поверхности воды или грунту. При сравнительно малых глубинах траловый вибратор устанавливается на верхней подборе излучающей поверхностью вниз. При больших глубинах, когда "привязка" к дну становится невозможной, траловый вибратор устанавливается на на нижней подборе излучающей поверхностью вверх.

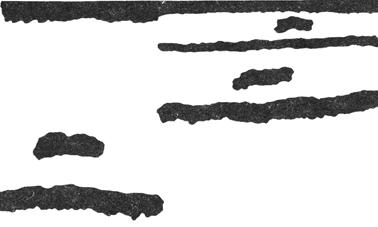

На рис. 26, b представлена эхограмма, полученная вначале с помощью судового эхолота, а затем произведено переключение на траловый вибратор, установленный на верхней подборе трала.

Нулевая линия Верхняя подбора

Рыба в трале

Нижняя подбора

Рыба под тралом

Грунт

Рыба под килем судна

Грунт

Рис. 26, b. Эхограмма с записью информации эхолота и тралового зонда

с вибратором, установленным на верхней подборе трала

Расстояние h между записью грунта с помощью подкильной антенны и записью грунта с помощью тралового вибратора соответствует расстоянию по вертикали между подкильным и траловым вибраторами. Положение верхней подборы трала относительно поверхности воды легко вычислить, прибавив к этому расстоянию величину осадки судна.

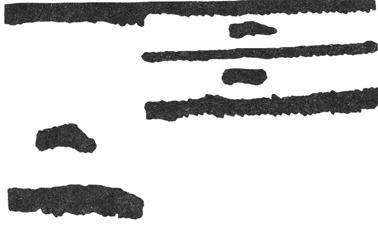

На рис. 26, с представлена эхограмма, полученная вначале с помощью судового эхолота, а затем с помощью тралового зонда, установленного на нижней подборе трала.
