Общие положения о термической обработке

Для выбора температурных режимов термической обработки используется диаграмма Fe-Fe₃C. Температуры нагрева стали устанавливаются по критическим точкам диаграммы и зависят от состава стали и выбранного процесса термической обработки (рис. 2.2).

Температуры фазовых превращений при термической обработке сталей (критические точки) определяются линиями PSK (А₁), GS (A₃) и SE (А_Ст) диаграммы состояния Fe-Fe₃C. Нижняя критическая точка, соответствующая превращению А↔П при температуре линии PSK, обозначается А₁. Верхняя критическая точка, соответствующая началу выделения из аустенита феррита или концу превращения феррита в аустенит (линия GS), обозначается А₃. Температура линии SE обозначается А_Ст.

Чтобы отличить критическую точку при нагреве от критической точки при охлаждении (поскольку они не совпадают), к обозначению критической точки при нагреве приписывают букву «с», т.е. эти точки обозначаются А_с1 и А_с3. Критические точки при охлаждении имеют индекс r и обозначаются соответственно А_r1 и A_r3.

Легирование изменяет положение критических температур, поэтому пользоваться диаграммой Fe-Fe₃C при определении режимов термической обработки без учета влияния легирующих элементов на критические температуры нельзя.

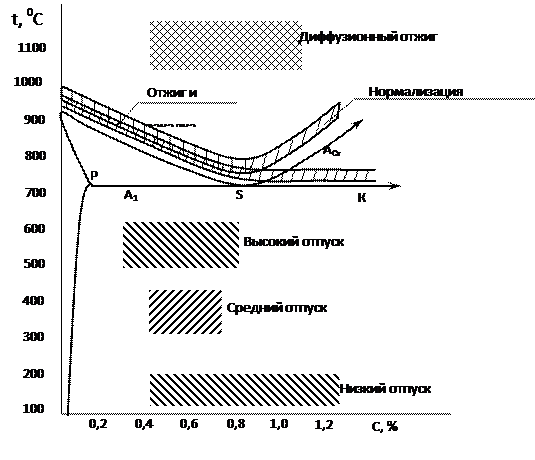

Рис.. Нижняя часть диаграммы состояния железо-цементит с указанием температуры нагрева для термической обработки
