Иерархические сети

В иерархических локальных сетях имеется один или несколько специальных компьютеров-серверов, на которых хранится информация, совместно используемая различными пользователями.

Сервер в иерархических сетях — это постоянное хранилище разделяемых ресурсов. Сам сервер может быть клиентом только сервера более высокого уровня иерархии. Поэтому иерархические сети иногда называются сетями с выделенным сервером. Серверы обычно представляют собой высокопроизводительные компьютеры, возможно, с несколькими параллельно работающими процессорами, с винчестерами большой емкости, с высокоскоростной сетевой картой (100 Мбит/с и более). Компьютеры, с которых осуществляется доступ к информации на сервере, называются станциями или клиентами. ЛВС классифицируются по назначению:

1. Сети терминального обслуживания. В них включается ПК и периферийное оборудование, которое может использоваться в монопольном режиме самим компьютером, к которому оно подключается, или быть общесетевым ресурсом.

2. Сети, на базе которых построены системы управления производством и учрежденческой деятельности. Они объединяются группой стандартов MAP/TOP. В MAP описываются стандарты, используемые в промышленности. ТОР описывают стандарты для сетей, применяемых в офисных сетях.

3. Сети, которые объединяют системы автоматизации, проектирования. Рабочие станции таких сетей обычно базируются на достаточно мощных персональных ЭВМ, например фирмы Sun Microsystems.

4. Сети, на базе которых построены распределенные вычислительные системы. По классификационному признаку локальные компьютерные сети делятся на кольцевые, шинные, звездообразные, древовидные.

По признаку скорости — на низкоскоростные (до 10 Мбит/с), среднескоростные (до 100

Мбит/с), высокоскоростные (свыше 100 Мбит/с). По типу метода доступа — на случайные, пропорциональные, гибридные. По типу физической среды передачи — на витую пару, коаксиальный или оптоволоконный кабель, инфракрасный канал, радиоканалc2k.

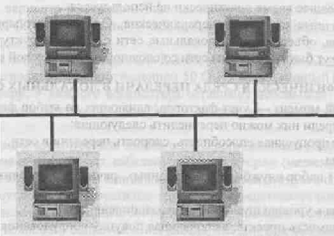

Рис. 6. Топология типа «шина»

В этом смысле топология «звезда» более устойчива. Поврежденный кабель — проблема для одного конкретного компьютера, на работе сети в целом это не сказывается. Не требуется усилий по локализации неисправности.

Рис. 7. Топология типа «звезда»

В сети, имеющей структуру типа «кольцо», информация передается между станциями по кольцу с переприемом в каждом сетевом контроллере. Переприем производится через буферные накопители, выполненные на базе оперативных запоминающих устройств, поэтому при выходе из строя одного сетевого контроллера может нарушиться работа всего кольца.

Рис. 8. Топология типа «кольцо»

Достоинство кольцевой структуры — простота реализации устройств, а недостаток — низкая надежность. В настоящее время практически не используется. Все рассмотренные структуры иерархические. Однако благодаря использованию мостов (специальных устройств, объединяющих локальные сети с разной структурой) из вышеперечисленных типов структур могут быть построены сети со сложной иерархической структурой.
