Болтовое соединение

Упрощенное изображение

Если диаметр резьбы менее 2 мм, применяют условное изображение:

2. Шпилечное соединение – применяют, если в одной из соединяемых деталях нет сквозного отверстия.

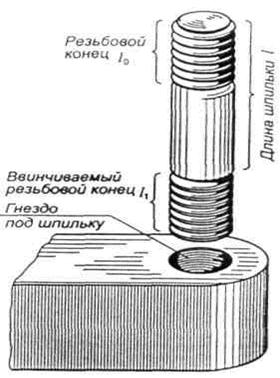

Шпилька – цилиндрический стержень с резьбой на обоих концах.

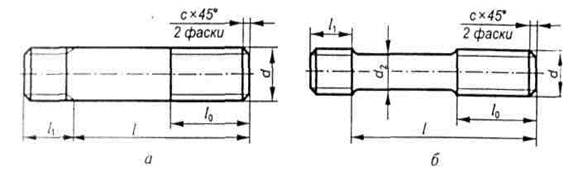

Шпильки изготавливают типа А (а) и типа Б (б):

- длина шпильки, - гаечный конец,- ввинчиваемый в деталь конец (зависит от материала детали)

=d - сталь, бронза, латунь =1,25d – чугун = 2d – легкие сплавы Условное обозначение: Шпилька М24х1,5х80 ГОСТ 22033-76
