II вопрос. Наблюдение за деформациями сооружений

Величину деформаций устанавливают, в основном, путем геодезических измерений.

Контрольные измерения проводятся с неподвижных опорных пунктов по точкам наблюдений. (марки, закреп. на сооружении; осадочные марки).

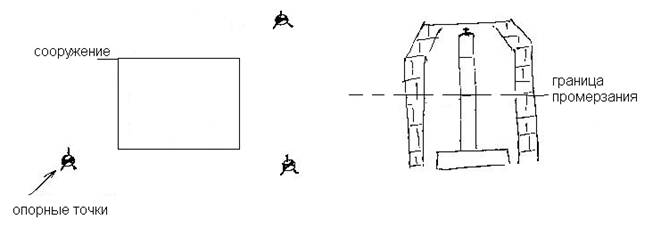

Расположение неподвижных опорных точек.

1. Опорные точки располагают на устойчивых грунтах вне зоны строительных работ и возможно ближе к объекту измерения.
2. Количество опорных точек не менее 3-х на объект
3. Опорный пункт, как правило, – железобетонный монолит в кирпичном (бетонном) колодце.

Иллюстрация

1. Координаты опорных точек определяют после их установки и уточняют в начале наблюдений.

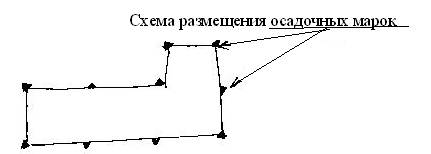

Расположение осадочных марок (контрольные марки)

1. Осадочные марки располагают, как правило, на

- углах зданий

- стыках капитальных стен

- в зонах наибольших напряжений конструкций

- интервал расположения 10 – 15 м.

1. Осадочные марки, как правило, бывают двух видов:

- общего назначения

- специального назначения

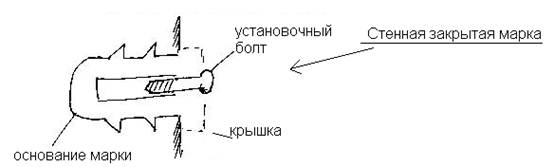

Марка общего назначения в стене (фундаменте) сооружения

Марка специального назначения, например, для изучения сжатия грунтов, величины подъема для котлована и т.д.

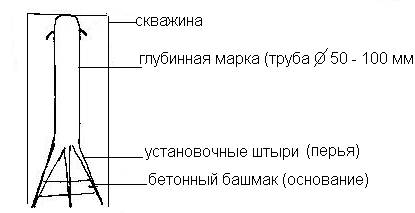

Глубинная марка конструкции Брайта.

Для определения величины подъема дна котлована.

Периодичность и точность измерения деформаций

Периодичность наблюдений в общем случае:

1-ое в начале строительства

2-ое когда все сооружения 25%

3-е когда все сооружения 50%

4-е когда все сооружения 75%

5-е когда все сооружения 100%

Периодичность наблюдений при строительстве крупнопанельных зданий

- после закладки фундамента

- после монтажа 2-го этажа

- после монтажа коробки здания

- перед сдачей объекта в эксплуатацию.

Промежутки между наблюдениями могут быть уменьшены

- при возрастании скорости осадок

- при появлении трещин, недопустимых кренов.

Наблюдения за деформациями прекращают, когда скорость осадки в год не превышает 1-2мм.

Ошибки измерений осадок не должны превышать допустимую величину осадки за 1 год.

После окончания каждого цикла наблюдений составляют

- ведомость отметок нивелирных марок

- таблицу осадок

- график изменения осадок во времени.

Методы измерения осадок.

- геометрическое нивелирование (высокоточное)

- гидростатическое нивелирование

- тригонометрическое нивелирование

- фотограмметрический метод.

Геометрическое нивелирование

Используемые приборы: - нивелир Н-1 t = 0,05 мм

- нивелирные рейки с инварными полосками. Цена деления = 5мм

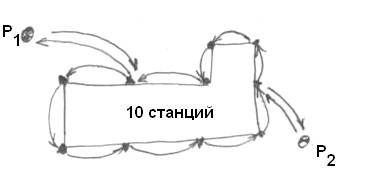

Принципиальная схема нивелирования

1. исходная основа не менее 2-х глуб.реперов.

2. осадочные марки расположены на одном уровне.

3. длина визирного луча 3 – 25 м (в среднем 10 – 15 м).

4. разность в плечах нивелирования ±10 см.

5. высота визирного луча не менее 30 см.

6. нивелирование выполняют замкнутыми ходами при двух установках горизонта инструмента.

7. нивелирование проводят в большинстве случаев с использованием 1-ой рейки.

8. предельная разность в мм прямого и обратного хода не более ±0,3√n мм.

F_n = ±0,3√n

9. при повторном нивелировании инструмент устанавливается на одних и тех же точках.

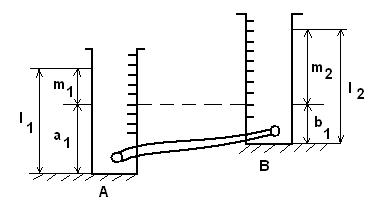

Гидростатическое нивелирование – основано на свойстве жидкости устанавливаться в

сообщающихся сосудах на одном уровне.

– высоты нулевых делений шкалы h = a – b

m – отсчеты по шкалам a₁ = l₁ – m₁

b₁ = l₂ – m₂

h = (l₁ – m₁) – (l₂ – m₂)

Принципиальная схема нивелирования

- сосуды прибора подвешивают на осадочные марки и устанавливают в отвесное положение по уровню

- измерительными винтами берут отсчеты по уровню жидкости

- измерения повторяют при переставленных местах сосудов

(точность измерения осадок 0,05 – 0,1 мм)

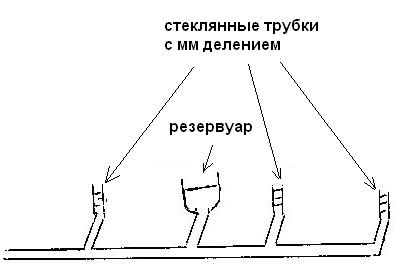

Модернизация метода с использованием установленной по периметру фундамента стационарной гидростатической системы.

(Разность отсчетов в стеклянных трубках характеризует величину осадки между циклами

m_n = ±0,3 мм)

Тригонометрическое нивелирование (высокоточное) используется при определении осадок труднодоступных точек.

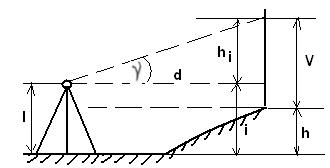

Сущность тригонометрического нивелирования заключается в определении превышений h между двумя точками с помощью наклонного луча визирования и отвесной рейки.

Анализ формулы (h): - m_n увеличивается с увеличением d и

m_n на 100 метров ≈ 3 см.

- для ослабления ошибок: - использовать высокоточные теодолиты

- уменьшать расстояние наблюдения

- нивелирование в прямом и обратном направлениях.

Фотографический метод – позволяющий определить все три координаты (X,Y,H) наблюдаемой точки.

Общая схема работ:

- фотографирование объекта с помощью специальных приборов – фототеодолитов.

- измерение координат точек на снимках на специальных приборах – стереокомпараторах

- определение координат точек и вычисление величины осадок по разности координатв предыдущем цикле.

III Вопрос. Геодезические методы определения горизонтальных смещений, сдвигов.

- метод створных наблюдений

- триангуляционный

- полигонометрический высших классов точности

- трилатерационный

- фотограмметрический

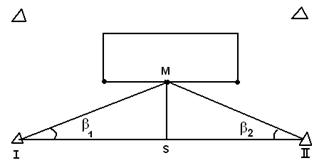

Створные наблюдения

Сущность заключается в измерении величины отклонения наблюдаемых точек от створа опорных пунктов.

1-й вариант

Программа измерений

1- измерить расстояние S между опорными пунктами

2- измерить теодолитом углы

3- рассчитать величину отклонения l

4- расчет величины отклонения

2-й вариант

(створная линия близко к точке М)

-установить на створной линии штатив с треножником и рейкой перпендикулярно створной линии

-снять отсчеты по рейке

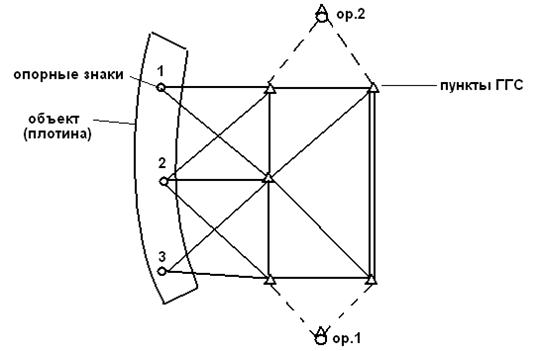

Триангуляционный метод

(от латинского слова треугольник). Его сущность состоит в периодическом определении координат осадных марок (опорных знаков), включенных в триангуляционную сеть.

Программа измерений

- измеряются все внутренние углы в триангуляционной сети и измеряется длина базисной стороны.

- вычисление координат опорных знаков (1,2,3)

- определение разности координат в смежных циклах, которые характеризуют сдвиг сооружения.

-точность определения исходной стороны триангуляции 1: 600 000

- длина сторон треугольников триангуляции 0,5 – 2,0 км

- средняя кв. ошибка определения угла ±0,6”

Сущность метода полигонометрии (измеряю многоугольник) заключается в том, что по исследуемому сооружению прокладывают ходы высокоточной полигонометрии и определяются координаты опорных знаков включенных в полигонометрический ход.

Точностные характеристики ходов

-относительная погрешность измерения длины стороны 1:400 000

-средняя кв. ошибка измерения ±0,4”

- длины сторон 0,25 – 2 км.

Сущность метода трилатерации (трехсторонний) заключается в определении координат опорных знаков, включенных в трилатерационную сеть, состоящую из цепи треугольников, в которых измерены длины всех сторон.

Характеристики приборов для измерения расстояний

Светодальномер	Дальность действия	Точность
МСД – 1м (маркшейдерский дальномер	0,5 км	2 мм (маркшейдерский дальномер)
ДВСД – 1200	0,25 км	0,25 мм (дифференцированный высокоточный светодальномер)
