Оформление плана

- план вычерчивают тушью с соблюдением правил топографического черчения;

- ситуация обозначается условными знаками для топографических планов;

- зарамочное оформление плана включает: наименование документа, линейный и численный масштаб, дата съёмки, исполнители.

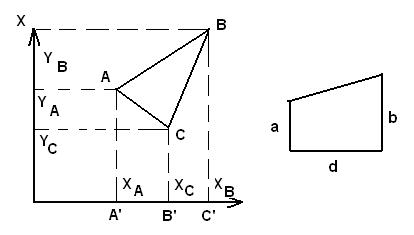

Определение площади.

;

Пример

1 465,26 543,04 520,74-301,52 219,22 505,66-342,67 162,99

2 342,67 520,74 301,52-543,04 -241,52 342,67-465,26 -40,40

3 505,66 301,52 543,04-520,74 22,30 465,26-505,66 -122,59

2S=30508,86 м²

S=15254,43 м³=1,53га
