Дистанционная защита


Дистанционной называется защита (ДЗ), параметром срабатывания которой является входное сопротивление защищаемой линии.Получили распространение многоступенчатые дистанционные защиты, выдержки времени каждой ступени назначаются в зависимости от удаленности защищаемого участка сети от места установки защиты. Определение удаления до места КЗ производится дистанционной защитой путем измерения сопротивления, которое определяется сравнением значения остаточного напряжения на шинах, где установлена защита, и значения тока КЗ, проходящего по защищаемой линии. Защита с относительной селективностью. Параметры срабатывания дистанционной защиты не зависит от режима работы сети, а определяется только удельным сопротивлением линии и расстоянием от точки КЗ до места установки защиты (ДЗ реагирует на отношение ). В состав дистанционных защит входит пусковой орган, представляющий собой реле сопротивления, орган направления мощности и орган выдержки времени. Различают ДЗ на реле полного (наиболее распространено), активного и реактивного сопротивлений.

Функции дистанционной защиты зависят от применяемого состава защит:




- основная защита, если нет других, более быстродействующих защит;

- дальнее резервирование (обеспечивается при любом составе защит):

- ближнее резервирование, если установлена более быстродействующая защита, например, ДФЗ.

Достоинства дистанционной защиты:

· зона действия не изменяется для режимов максимума и минимума питающей системы

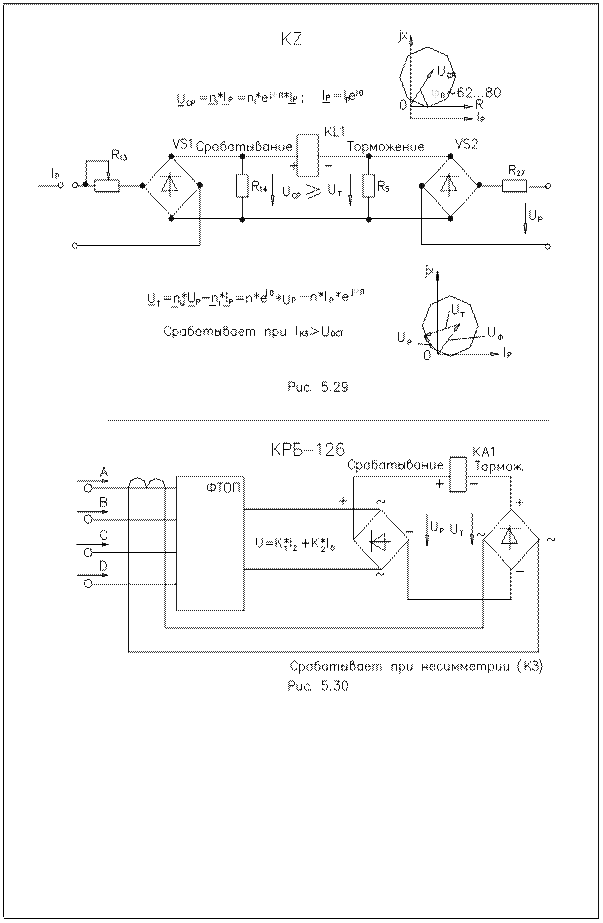

· защита может обладать направленностью действия (согласно диаграммы срабатывания сопротивлений на комплексной плоскости).

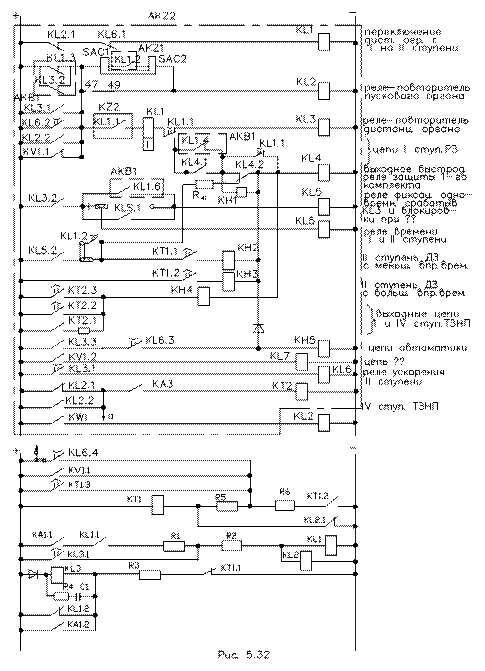

Схема дистанционной защиты приведена на рис. 10.4.

Упрощенная схема 3-х ступенчатой дистанционной защиты на одну фазу для выключателя Q1 приведена на рис. 10.5.


Удрис А.П. Релейная защита 110-220 кВ типа ЭПЗ 1636, М.: Энергоатомиздат, 1988 – - 141 с.
