Цикл Тринклера (или Сабатэ)

Цикл со смешанным подводом теплоты состоит из двух адиа­бат, двух изохор и одной изобары (рисунок 7.3).

Характеристиками цикла являются:

; ; .

Количество подведенной теплоты:

.

Количество отведенной теплоты (абсолютное значение):

.

Термический к.п.д. цикла:

. (7.3)

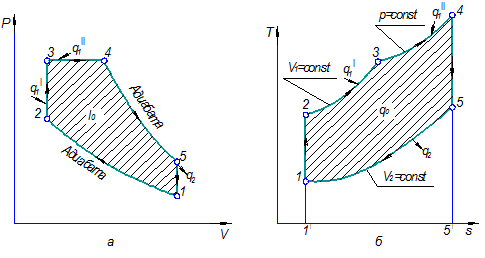

Рис. 7.3 – Диаграмма цикла двигателя внутреннего сгорания со смешанным подво­дом теплоты в pv – и Ts координатах

Во всех приведенных выше теоретических циклах поршневых дви­гателей внутреннего сгорания уравнения для определения количе­ства подведенной и отведенной теплоты, а также для термического КПД даны для случая с = const.

Сравнивая рассмотренные циклы двигателей внутреннего сго­рания, можно сказать, что степень сжатия двигателей с внутрен­ним смесеобразованием выше (ε = 12...18), чем у двигателей с внешним смесеобразованием (ε = 6...8), и поэтому первые двигате­ли имеют более высокие значения термического КПД и их эконо­мичность выше, чем у двигателей с внешним смесеобразованием. КПД в реальных двигателях η_t = 0,45...0,60.
