Параллельные регистры

Универсальные регистры

4. Различают также регистры однофазного и парафазного вида, однотактного и многотактного действия.

5 Сдвигающие влево или вправо, а также реверсивные сдвигающие регистры составляют разновидности последовательных регистров.

4.1 Параллельный статический регистр представляет собой совокупность N-триггеров, имеющих общие сигналы управления и синхронизации и индивидуальные входы и выходы для приема и считывания разрядов сохраняемого слова.

4.2 Каждый разряд регистра может иметь несколько информационных входов, равное числу источников информации, подключаемых ко входам регистров и несколько управляющих входов для записи-чтения соответствующего источнику слова. Процессы записи и считывания информации в параллельных регистрах разделены во времени.

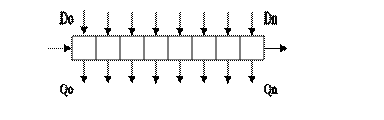

Шина данных на входе регистра

Шина данных на выходе регистра

Рисунок 2 - Параллельный регистр на 4 бита.

Рисунок 3 - Логическая схема одного разряда параллельного синхронного регистра с общими входами сигналов синхронизации С, сброса R, управления V на основе R S триггера.
