Фазовая манипуляция

Приложение А

Фазовая манипуляция (англ. phase-shift keying (PSK)) Фазоманипулированный сигнал имеет следующий вид:

Фазовый член φi(t) может принимать М дискретных значений.

Имеет много разновидностей: 2 фазы (BPSK, B-Binary, 1 бит на 1 смену фазы), 4 фазы (QPSK, Q-Quadro, 2 бита на 1 смену фазы), 8 фаз (8-psk, 3 бита на 1 смену фазы) и т.д. Таким образом, количество бит n, передаваемых одним перескоком фазы, является степенью, в которую возводится двойка при определении числа фаз, требующихся для передачи n-порядкового двоичного числа.

Квадратурная фазовая манипуляция QPSK (англ. Quadrature Phase Shift Keying)

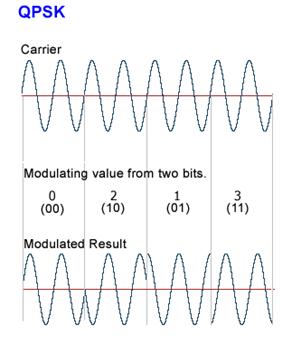

Иногда называется 4-PSK. В QPSK используется созвездие из четырех точек, размещенных на равных расстояниях на окружности. Используя 4 фазы, QPSK может кодировать два бита на символ, как показано на рисунке. Анализ показывает, что скорость может быть увеличена в два раза относительно BPSK при той же полосе сигнала, либо оставить скорость прежней, но уменьшить полосу вдвое.

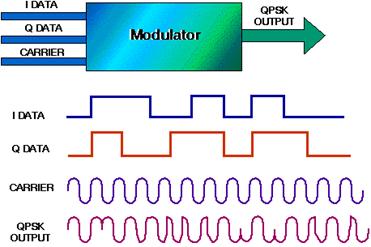

Хотя QPSK может рассматриваться как квадратурная модуляция, ее проще рассматривать в виде двух независимых модулированных несущих, сдвинутых на 90°. При таком подходе четные (нечетные) биты используются для модуляции синфазной составляющей, а нечетные (четные) — квадратурной составляющей несущей. Так как BPSK используется для обеих составляющих несущей, то они могут быть демодулированы независимо.

[1] Сначала используется теорема синусов – стороны любого треугольника пропорциональны синусам противолежащих углов, далее – сумма углов треугольника равна p, и тождество – sin(x)=cos(x-p/2)

[2] Вместо термина геостационарный часто используется термин геосинхронный, что не совсем верно, так как геосинхронной можно назвать любую круговую орбиту на высоте 35 863 км, а геостационарной можно назвать только ту из геосинхронных орбит, которая имеет нулевое склонение, что позволяет спутнику зависать над определенным участком экватора.

[3] PanAmSat является крупнейшим спутниковым оператором. Эта частная корпорация предоставляет услуги спутниковой связи по всему миру

[4] INTELSAT (International Telecommunications Satellite Organization — Международная организация спутниковых телекоммуникаций) — это консорциум национальных поставщиков спутниковой связи, основанный согласно международному договору. INTELSAT занимается приобретением космических аппаратов, учитывая глобальный спрос на телефонные и телевизионные услуги. Действует консорциум как оптовый продавец, предоставляя участки космического пространства конечным пользователям, работающим на собственных наземных станциях. Представителем Соединенных Штатов в этом консорциуме является COMSAT.
