III вопрос. Полевые работы при теодолитной съемке

3
  1. Рекогносцировка – осмотр местности с целью знакомства с объектами съемки, отыскания пунктов ГГС, окончательного выбора точек теодолитных хода.

Требования при выборе точек теодолитного хода:

- взаимная видимость между смежными точками

- удобство измерения расстояния между точками

- длины сторон 20 ÷ 350 м

- углы наклона местности минимальные до 50

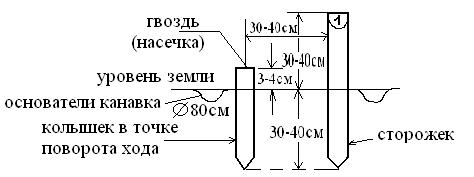

Закрепление точек хода

  1. Прокладка теодолитного хода – это производство усл.измен. измерений

Угловые измерения:

- гор.углы измеряются (Т15, Т30, 2Т30) одним полным приемом (способом приемов)

Δβ = βкл – βкл ≤ 45" (1,5 t)

- центрирование теодолита выполняют нитяным отвесом или оптическим центриром с погрешностью не более 5 мм; (чем стороны короче и чем ближе угол β к 180 градусам, тем тщательнее нужно центрировать)

- визирование в нижнюю часть вехи;

- βср. Определяют до снятия прибора с точки;

- все записи ведут в журнале измерения горизонтальных углов

Линейные измерения:

- длины линий измеряют компарированными лентами (оптическими дальномерами) дважды с контролем;

- оценка точности измерений линий:

Ход 1 разряда – 1:2000 (местность со средними условиями)

Ход 2 разряда – 1:1000 (местность с неблагоприятными условиями)

- измерение углов наклона линий ν < 5° (эклиметром)

ν > 5° (теодолитом по ВК)

- неприступные расстояния – косвенным способом;

- все записи ведут в ведомости измерения длин сторон хода.

  1. Привязка теодолитных ходов к пунктам ГГС - для получения координат точек хода в государственной системе и осуществления контроля измерения.

Сущность привязки состоит в передаче с пунктов ГГС координат и дирекционного угла на одну из точек теодолитного хода.

X, Y, α ГГС – выписывают из каталога.

Характерные случаи привязки

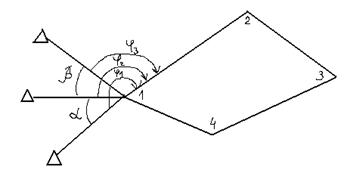

а) теодолитный ход непосредственно примыкает к пункту ГГС

XAYA

αA–1 = α(AB) + φ A

Контроль измерения примычного угла

A + φA’) – 360° ≤ ±1’

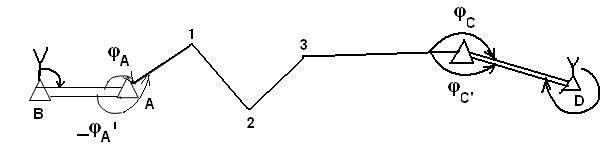

б) теодолитный ход проложен между двумя пунктами ГГС

в) Теодолитный ход не примыкает к опорной сети

1) – от ближайшего пункта ГГС прокладывают специальный привязочный ход.

2) – от ближайших пунктов ГГС решают прямую засечку

3) от ближайших пунктов ГГС решают обратную засечку

4. Съемка ситуации местности.

Съемка ситуации местности заключается в определении положения точек контуров и местных предметов относительно вершин и сторон теодолитного хода.

Съемка может приводиться – одновременно с прокладкой теодолитного хода;

– независимо.

Результаты съемки заносят в схематичный чертеж - абрис.

Абрис является основным документом съемки и служит материалом для составления плана местности.

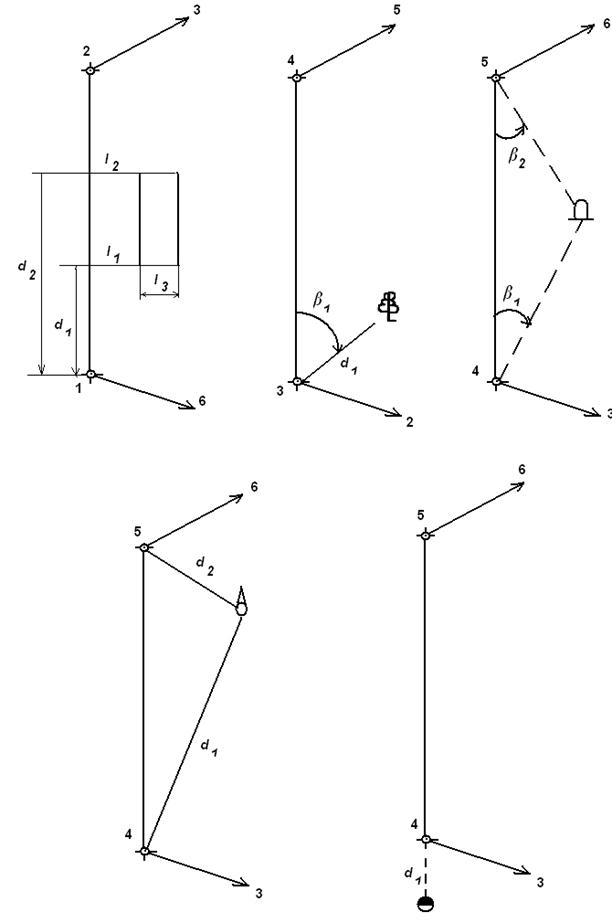

Способы съемки:

  1. Способ перпендикуляров.

  1. Способ полярных координат

  1. Способ биполярных координат (засечек)

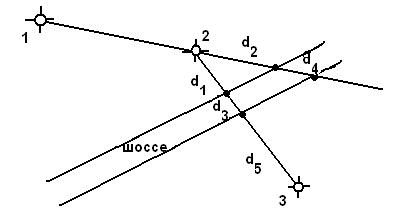

  1. Способ створов (промеров)

Способы съемки ситуации
