Виды съемок

I вопрос. Общие сведения о съемках местности.

Совокупность действий, выполняемых на местности с целью получения плана, карты или профиля называется съемкой.

Основными действиями при съемке являются геодезические измерения:

- линейные (определяем расстояние между точками)

- угловые (определяем горизонтальный и вертикальный углы

между направлениями)

- высотные (для определения превышений между точками)

В зависимости от применяемых приборов и методов работ:

1- теодолитная съемка

2 - тахеометрическая съемка

- мензуальная

3 - вертикальная или высотная съемка

-глазомерная съёмка

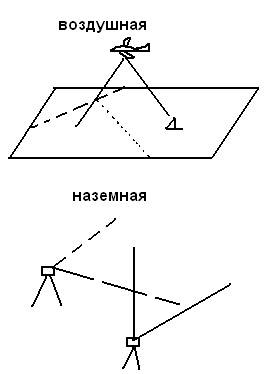

4 - наземная фототопографическая съёмка

5 - воздушная фототопографическая съёмка

1.Теодолитная съёмка

- план с изображением ситуации

(план теодолитной съёмки)

(план горизонтальной плановой съёмки)

2.Тахеометрическая съёмка

- топографический план с ситуацией и рельефом

3.Фототопографическая съёмка

- топографический план с ситуацией и рельефом

- топографический план

4.Вертикальная или высотная съёмка

Нивелирования

- определение высот точек местности с целью получения планов и профилей

II вопрос. Сущность теодолитной съёмки, состав и порядок работ.

Теодолитной называется горизонтальная (контурная) съёмка местности, в результате которой получаем план с изображением ситуации местности (контуров и местных предметов) без рельефа.

Масштабы выполнения съёмки: 1:5000 – 1:500

Съёмка применяется:

-на равнинной местности в условиях сложной ситуации и на застр. террит.

-в населённых пунктах, на строит. площадках

Точками планового съёмочного обоснования (ТСО)

-точки теодолитного хода

Теодолитный ход: ломанная линия, точки поворота которой закреплены на местности временными знаками (деревянными колышками), между которыми измерены расстояния и горизонтальные углы.

Виды ходов:

- по точности теодолитные ходы подразделяются на разряды

- ходы 1 разряда с относительной погрешностью не ниже 1/2000

- по форме различают следующие виды ходов:

- разомкнутый ход (начало и конец опираются на пункты ГГС и ГСС)

- замкнутый ход (полигон) – сомкнутый многоугольник, обычно примыкающий к пункту ГГС, ГСС

- висячий ход – один из концов которого примыкает к пункту ГГС
