Карбюратор

Карбюратором называется устройство, предназначенное для приготовления горючей смеси топлива в двигателях внутреннего сгорания путем подсоса топлива и перемешивания его с воздухом.

Схема простейшего карбюратора приведена на рис. 30. Основными элементами такого карбюратора являются: воздушный канал 1 с диффузором 9, смесительной камерой 8 и дроссельной заслонкой 7; поплавковая камера 2 с поплавком 4 и игольчатым клапаном 3; топливоподводящий трубопровод 6 с жиклером 5 и распылителем 10.

Поплавковая камера с поплавком и игольчатым клапаном обеспечивает постоянный уровень топлива на входе в жиклер, который дозирует количество топлива, поступающего через распылитель в воздушный канал карбюратора. Дроссельная заслонка регулирует количество горючей смеси, поступающей из карбюратора во впускной трубопровод и цилиндры двигателя. В воздушном канале топливо распыливается и перемешивается с воздухом.

Движение воздуха, а затем и горючей смеси через карбюратор и впускной трубопровод, осуществляется за счет перепада давлений между окружающей средой и цилиндрами двигателя, в которых поршни в процессе впуска совершают насосные хода. Наибольшее значение разрежение достигает в диффузоре (до ), а в смесительной камере оно в раза меньше.

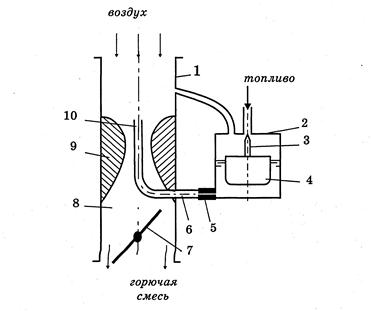

Рис. 32\0. Принципиальная схема простейшего карбюратора:

1 – воздушный канал; 2 – поплавковая камера; 3 – игольчатый канал;

4 – поплавок; 5 – жиклер топливный; 6 – топливоподводящий

трубопровод; 7 – дроссельная заслонка; 8 – смесительная камера;

9 – диффузор; 10 - распылитель топлива.

Движение топлива из поплавковой камеры и его истечение через распылитель осуществляется за счет перепада давлений в пространстве над топливом и в диффузоре. Для предотвращения вытекания топлива при неработающем двигателе и при наклонном положении карбюратора устье распылителя располагается на выше уровня топлива в поплавковой камере. Чтобы исключить влияние загрязнения воздушного фильтра двигателя на иссечение топлива через распылитель, пространство над топливом в поплавковой камере карбюратора соединяется с началом воздушного канала; такой карбюратор называется сбалансированным.

Распыливание топлива происходит из-за разности в скоростях движения воздуха и самого топлива. При разности в наступает разрушение струи, при разности в и более наступает полное распыливание.
