Вопрос 1. Общие сведения

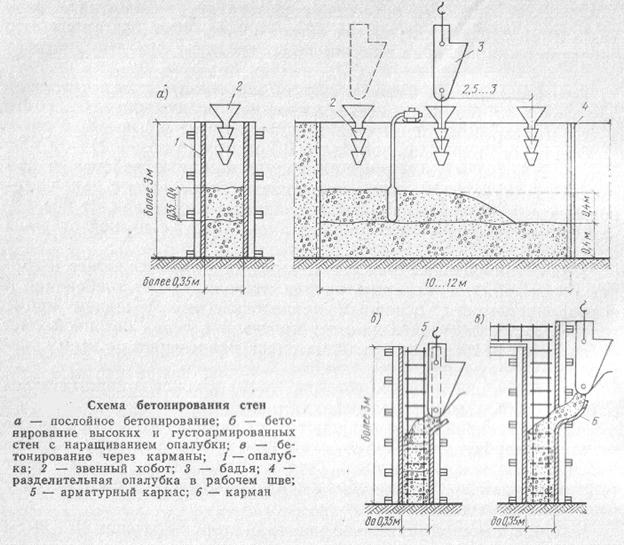

Стены

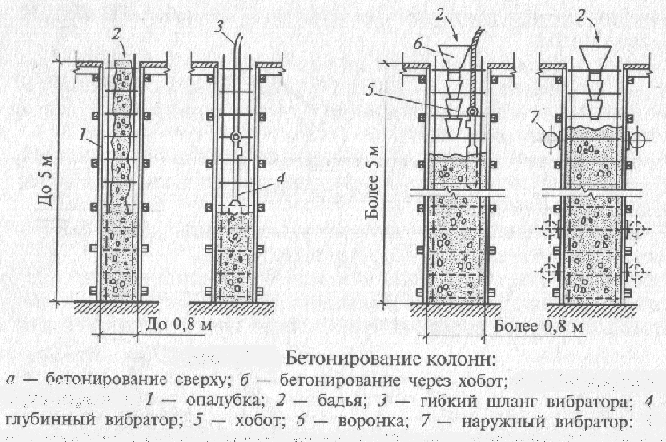

Колонны

Фундаменты и массивы

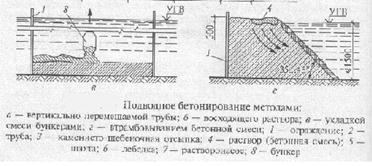

Вопрос 3. Специальные способы бетонирования (для подводного бетонирования).

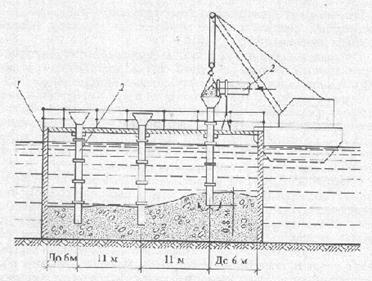

ВПТ

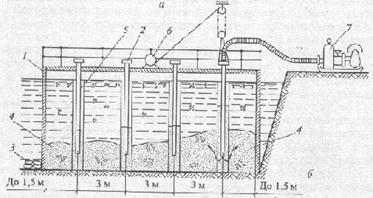

ВР

Тема: Опалубка монолитных конструкций

Действуют:

ГОСТ Р 52085-2003. ОПАЛУБКА. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ Р 52086-2003. ОПАЛУБКА. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Общая классификация опалубок (см. след.стр.)

Общие требования:

1. Мах оборачиваемость

Тип опалубки, материал элементов опалубки	Оборачиваемость опалубки
Для формообразующих элементов, единиц оборотов*	Для поддерживающих и несущих элементов, единиц оборотов*
1-й класс, не менее	2-й класс, не менее	3-й класс, до	1-й класс, не менее	2-й класс, не менее	3-й класс, до
Мелкощитовая:
сталь, алюминий
дерево, пластик
фанера**:
для опалубки стен				-	-	-
для опалубки перекрытий				-	-	-
Крупнощитовая:
сталь, алюминий
дерево, пластик				-	-	-
фанера**:
для опалубки стен				-	-	-
Блочная
Объемно-переставная
Скользящая:
сталь	200*	100*	100*	300*	200*	200*
дерево	40*	30*	30*
Подъемно-переставная	100*	60*	60*	120*	80*	80*
Горизонтально-перемещаемая	150*	80*	80*	200*	100*	100*
Пневматическая				-	-	-
* Для скользящей, подъемно-переставной и горизонтально-перемещаемой опалубки - в м подъема или перемещения. ** При применении с одной стороны.

1. Мин стоимость на объем (оборот)

1. Мах качество поверхности бетона

1. Мин адгезия палубы к бетону (специальные смазки, полимерные пленки)

1. Lim к Min типоразмеров щитов

1. Обеспечение прочности, жесткости

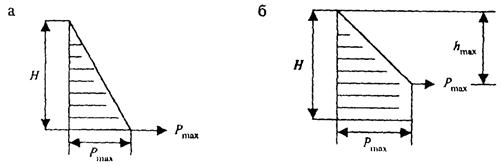

Рисунок - Расчетные эпюры бокового давления бетонной смеси

1. Min время на монтаж и демонтаж, переналадка

Конструкции	Минимальная прочность бетона, МПа
Незагруженные монолитные конструкции при распалубке поверхностей:
- Вертикальных при условии сохранения формы	0,2-0,3
- Горизонтальных и наклонных при пролете до 6м	70% проектной
- То же, свыше 6м	80% проектной
Загруженные конструкции, в т.ч. от вышележащего бетона	Определяется в ППР
Конструкции из бетона на пористых заполнителях:
- теплоизоляционного	0,5
- конструкционно-теплоизоляционного	1,5
- армированного	3,5, но не менее 50% проектной прочности
- предварительно напряженного	14, но не менее 70% проектной прочности

Для ориентировочного определения прочности бетона более 3 сут, а также для решения вопроса о возможности распалубки монолитных железобетонных конструкций можно пользоваться приближенной эмпирической формулой:

1. Укрупнительная сборка
