Расчет потери напряжения в ответвлениях от 3-х фазной ЛЭП

В трехфазном ответвлении с симметричной нагрузкой , поэтому потеря напряжения в контуре одной фазы (например В):

а). Двухфазное ответвление:

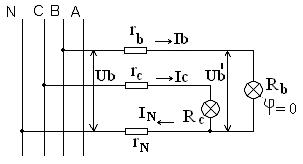

Рис. 4.3. Двухфазное ответвление от трехфазной ЛЭП.

Нагрузки фаз активны и равны между собой:и I _B = I _C..

Сечение проводов невелико, , поэтому - не учитывается.

- сечения и длины фазных и нейтрального проводников одинаковы.

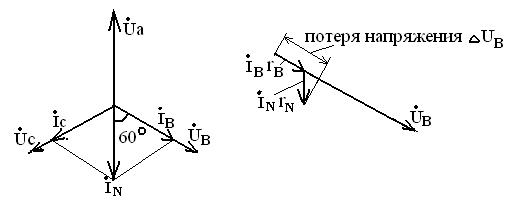

Рис. 4.4. Построение вектора тока в нейтральном проводе и определение потери ΔU_B.

Фазное напряжение U _В в начале ответвления по второму закону Кирхгофа:

,

.

Модули токов Ib и IN равны: Ib = IN, сопротивления r _B = r _N также равны.

Потеря напряжения в контуре фазы В (рис.4.4):

Однофазное ответвление (рис. 4.5).

Рис. 4.5. Однофазное ответвление.

Потеря напряжения: .

При прочих равных условиях потеря напряжения зависит от числа фаз ответвления:

- 3-х фазное ответвление – коэффициент 1 – самая малая потеря;

- 2-х фазное ответвление – коэффициент потери = 1,5;

- однофазное ответвление – коэффициент 2 – максимальная потеря.

4.4. Формулы потерь напряжения в 3-х фазной ЛЭП.

, Вольт;

С учетом размерностей величин, входящих в формулу: , , :

.

Имеется ЛЭП постоянного сечения с несколькими нагрузками по длине (рис.4.6):

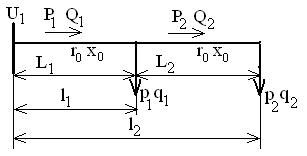

Рис. 4.6. ЛЭП С несколькими нагрузками по длине (магистральная ЛЭП).

Потеря напряжения в линии может быть определена исходя из мощностей отдельных участков P_i, Q_i и длин этих участков L_i, или мощностей нагрузок p_i, q_i и расстояний до источника питания l_i.

.

Если нагрузка равномерно распределена вдоль линии (рис.4.7), то для расчета потери напряжения ее считают сосредоточенной в середине нагруженного участка.

Рис.4.7. ЛЭП с нагрузкой, равномерно распределенной по длине.

Тогда , где Рр = ∑ р_i, Qp = ∑ q_i.

В маломощных сетях напряжением ниже 1000 В часто и/или . В этом случае произведением Q·x можно пренебречь и формула потери напряжения приобретает следующий вид:

, где

- удельное активное сопротивление проводников.

- длина ЛЭП.

На практике часто используется формула потери напряжения через момент мощности:

, где

- момент нагрузки (момент мощности),

- сечение.

;

- коэффициент зависящий от количества фаз, материала проводов и напря­же­ния сети. Например, для 3-х фазной сети, провода из алюминия, напряже­ние 380/220 В: .

Для однофазной сети 220 В , т.е в 6 раз меньше, чем для трехфазной:

мощность в 3 раза меньше, а потеря напряжения – в 2 раза больше из-за

дополнительной потери и в нейтральном проводе. Итого 3·2 = 6.
