Примеры:
- Иерархические
- Сетевые
- Реляционные
- Объектно-ориентированные
- Объектно-реляционные
ГИС – географические информационные системы, разновидность ИСУ…
ГИС в контексте системы управления – это совокупность взаимосвязанных технических, программных, лингвистических и др. средств, обеспечивающих пользователям (менеджерам) выполнение целевого комплекса функциональных задач (управления) по созданию, хранению, распространению, редактированию, анализу картографической, пространственной, атрибутивной информации, связанной с объектом управления. На этой основе ГИС позволяет интеллектуально (комплексно, интерактивно, в физической географической среде) отображать объект управления и, при опоре на экспертные системы, обеспечивать обоснование альтернатив и выбор решений по управлению объектом.
MapInfo Professional – полнофункциональная ГИС для создания, редактирования и анализа картографической и пространственной информации.
MapBasic – среда программирования для MapInfo Professional, позволяет адаптировать MapInfo для решения самого широкого спектра задач и разрабатывать приложения для специалистов различного профиля.
|
|
ArcGIS – семейство программных продуктов компании ESRI, одного из лидеров мирового рынка геоинформационных систем.

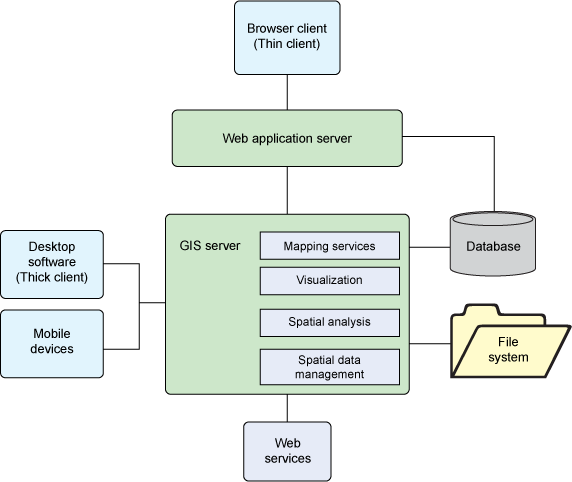

Архитектура:
Возможности:
Название | Функциональность |
Логистик | Модуль для решения задач по транспортной логистике |
ArcGIS Spatial Analyst | ArcGIS Spatial Analyst обеспечивает широкий набор функций пространственного моделирования и анализа,позволяющих создавать растровые данные, строить к ним запросы, вести картографирование и анализ на их основе. ArcGIS Spatial Analyst позволяет также выполнять совместный анализ векторных и растровых данных. Используя ArcGIS Spatial Analyst, вы можете получать информацию о ваших данных, выявлять пространственные взаимосвязи, находить подходящие местоположения, вычислять стоимость перемещения из одной точки местности в другую. |
ArcGIS 3D Analyst | 3D Analyst ™ позволяет эффектно отображать и эффективно анализировать поверхности. Используя 3D Analyst, вы можете рассматривать поверхности с разных точек зрения, строить запросы к поверхностям, определять области видимости из различных точек наблюдения и создавать реалистичные трехмерные изображения путем “наложения ” растровых и векторных данных на поверхность. Ядром модуля 3D Analyst является приложение ArcScene. ArcScene обеспечивает интерфейс для просмотра слоев трехмерных данных, для построения и анализа поверхностей. 3D Analyst также включает ряд ГИС инструментов для трехмерного моделирования, таких как вычисление объема между поверхностями, видимости по линии взгляда, моделирование местности. |
ArcGIS Network Analyst | С помощью модуля ArcGIS Network Analyst Вы можете создавать и управлять большими наборами данных по пространственным сетям, генерировать решения для задач маршрутизации и логистики. |
Image Analysis™ для ArcGIS | Image Analysis для ArcGIS – один из двух новых дополнительных модулей для ArcGIS, разработанных компанией Leica Geosystems GIS & Mapping, LLC. Он позволяет получать достоверную информацию из космических и авиаснимков. |
Stereo Analyst для ArcGIS | Stereo Analyst разработан для работы со стереоснимками. Этот программный позволяет создать цифровую модель местности (ЦММ) на основе имеющейся стереопары. |
ArcGIS Geostatistical Analyst | Мощные средства Geostatistical Analyst позволяют строить непрерывные поверхности на основе измерений, проведенных в отдельных точках пространства. Этот модуль позволяет интерполировать значения методом кригинга с высокой степенью достоверности. Geostatistical Analyst также включает инструменты для статистической оценки ошибок, определения пороговых значений и вероятностного моделирования. |
*ArcGIS Schematics | rcGIS Schematics представляет собой эффективное и прогрессивное решение для автоматизированного создания схематического и геосхематического представления объектов базы геоданных ArcGIS от ESRI и является дополнительным модулем настольных продуктов ArcGIS. |
ArcPress для ArcGIS | Модуль ArcPress предназначен для вывода карт на печать. Это программный растеризатор, который создает файлы стандартных графических обменных форматов, а также файлы управления на встроенных языках устройств вывода для печати на стандартных широкоформатных и настольных принтерах. Электронные карты большого формата могут содержать огромные объемы данных, сложные условные обозначения и большие растровые изображения, которые с точки зрения временных затрат зачастую очень сложно напечатать на обычных принтерах. Роль ArcPress в среде ГИС заключается в построении высококачественных картографических изображений, быстро воспринимаемых принтером без необходимости использовангия дополнительной встроенной памяти или дополнительного аппаратного обеспечения. Вместо этого, ArcPress превращает ваш компьютер в процессор печати, обеспечивающий непрерывный процесс печати на стандартном оборудовании. |
ArcGIS Publisher | Модуль ArcGIS Publisher обеспечивает преобразование документов карт формата MXD в формат PMF, что позволяет публиковать файлы карт и обмениваться ими через локальные и глобальные сети. Файлы опубликованных карт (PMF) содержат информацию о местоположении и способах отображения слоев данных (символы, способы отображения, масштабные зависимости и т.д.), включая подключения к базам геоданных и ГИС серверам (сервисы ArcIMS, сервисы ArcGIS серверов, данные Географической сети в Интернет/ Интранет). С файлами опубликованных карт можно работать в бесплатном приложении ArcReader. |
ArcGIS Survey Analyst | Обработка результатов геодезической съемки. |
*ArcGIS Тracking Analyst | Отображение и анализ данных в режиме реального времени, таких, например, как данные систем спутниковой привязки GPS. |
Maplex for ArcGIS | Существенно снижает трудоемкость подготовки картографического материала. Включает уникальный механизм автоматической расстановки надписей в соответствии с заданными правилами, функции для решения конфликтных ситуаций, переноса и использования аббревиатур. |
ArcScan for ArcGIS | Программный векторизатор. Основной функцией является преобразование отсканированных бумажных карт в векторные слои. Модуль интегрирован в среду ArcGIS, использует все предоставляемые ею возможности для редактирования растровых и векторных данных. |
*Data Interoperability | ArcGIS Data Interoperability обеспечивает работу с пространственными данными в 70 форматах (GML, XML, DWG/DXF, Microstation Design, MapInfo MID/MIF и TAB, Oracle и Oracle Spatial, Intergraph GeoMedia Warehouse и др.). Позволяет создавать описания собственных форматов для чтения, импорта и экспорта из ArcGIS, а также переводить данные из стандарта в стандарт. |
Production Line Tool Set (PLTS) | Специализированная программная среда для создания автоматизированного производства картографической продукции. Заключает в себе полный набор простых в использовании инструментов контроля качества данных, позволяет создавать базы знаний картографических спецификаций и производить картографическую продукцию в цифровом и печатном виде. |
ArcGIS Military Analyst | Планирование оборонных и разведовательных операций. |
XTools Pro | Набор полезных инструментов для пространственного анализа, конвертации объектов и работы с атрибутивными таблицами. Разработка компании "Data East" |
Анализ ГИС «ОНТОМАП»
|
|
|
|
ПК «ОНТОМАП» предназначен для автоматизации управленческих функций.

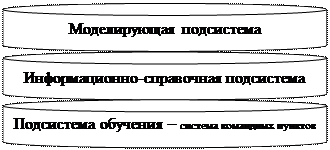

Архитектура «ОНТОМАП В-1»
Возможности:
- сбор и накопление данных об обстановке в масштабе времени близком к реальному;
- обработка информационных потоков (ведение баз данных) должностными лицами системы мониторинга обстановки;
- ведение динамической карты обстановки в зоне ответственности на текущий момент времени на основе совокупной координатно-объектовой информации об объектах и среде, поступающей от средств и систем системы мониторинга, а также из других взаимодействующих систем;
- обработка входных документов;
- поддержка лица принимающего решение на всех уровнях интеграции информации.
При этом функциональные возможности ПК «Онтомап» следующие:
- отображение и редактирование картографической информации в различных форматах (S57, VPF, SXF);
- нанесение на картографическую основу графических объектов и их атрибутов (курс, скорость для подвижных объектов) и управление ими;
- моделирование перемещения подвижных объектов во времени;
- сбор, хранение, отображение, обработка и компьютерное моделирование физических полей среды;
- ведение и отображение правового режима воздушного пространства, морской поверхности, шельфа;
|
|
- печать документов на картографической основе;
- расчет дальности действия одиночного пункта мониторинга (на базе корабельной или береговой РЛС) или сети мониторинга (группы РЛС) по одиночному надводному, воздушному или низколетящему объекту с учетом активных и пассивных помех и радиолокационных условий среды;
- корректура тактических и технических характеристик пункта мониторинга на базе РЛС;
- построение круговой диаграммы дальности обнаружения объектов;
- проведение расчетов с подключением объектов, нанесенных на карту, с последующим построением зоны обнаружения цели на карте;
- разработка и включение в состав программного комплекса экспертных систем поддержки принятия решений;
- визуальная разработка моделей функционирования (сценариев действий) объектов в геопространственных средах;
- проигрывание сценариев действий объектов в реальном и произвольном масштабе времени с наглядным отображением в виде условных знаков на фоне электронной карты;
- выдача рекомендаций лицам, принимающим решения, в ходе проигрыша сценариев при проведении исследовательского проектирования систем, деловых игр, анализа ситуаций, обучения и тренировок персонала.
Программные компоненты:
- геоинформационный интерфейс;
- компонент оценки эффективности РЛС;
- компонент контроля дислокации кораблей и судов;
- компонент оценки эффективности поиска подвижныхобъектов;
- подсистема регистрации и документирования;
- подсистема реального времени для обеспечения проигрывания тактических ситуаций;
- база данных картографической информации;
- сервер картографической информации;
- база данных Всемирной метеорологической организации;
- онтология системы освещения обстановки;
- сервер гидрометеообстановки;
- подсистема обмена информацией с взаимодействующими системами;
- система оперативной помощи;
- редактор графических объектов;
- подсистема интеллектуальной поддержки;
подсистема электронного документооборота.
Программное обеспечение, устанавливаемое в серверной и клиентской части компьютерной сети:
1. Операционная система не ниже MS Windows 2000 Professional
2. СУБД MySQL версии 5.0 и выше
3. Антивирусный пакет DrWeb
4. Виртуальная Java - машина Sun JVM версии 1.5 и выше
5. Сервер приложений JBoss версии 4.2 и выше
6. Интегрированная среда разработки Eclipse версии 3.3 и выше
7. NetBeans версии 5.5. и выше
8. Машина логического вывода JBossRules
9. Редактор UML-диаграмм UML-plugin NetBeans
10. Визуальный редактор сценариев Protege
11. Интерпретатор языка программирования скриптов Groovy
12. Офисный пакет OpenOffice.org версии 2.2 и выше
13. Интернет-броузер FireFox.
ГИС «Панорама»

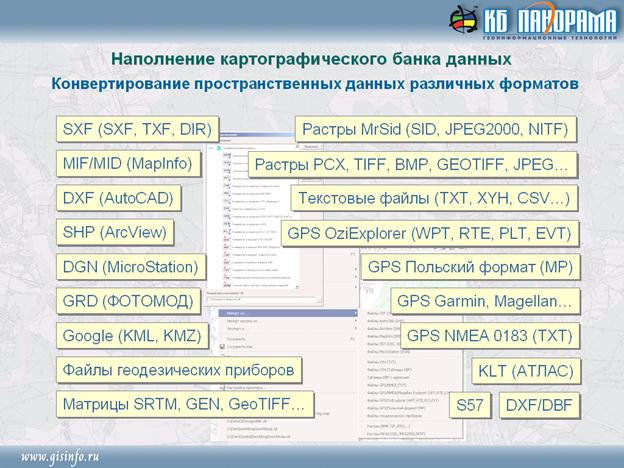

Архитектура: (объектно-реляционная БД)
