Обзор месячного уровня потребления (за 12 месяцев).
Данные по зданию.
Программа пребывания.
1000 – 1045 – вступительная часть и первая презентация.
1045 – 1230 – обход объекта.
1300 – 1500 – подготовка к следующей презентации.
1500 – 1600 – вторая презентация и составление плана последующих мероприятий.
Необходимо составить список лиц участвующих в процессе исследования ситуации с энергопотреблением.
3. Данные за прошлые годы (табл. 10.1).
Таблица 10.1
| 19… | 19… | 19… | 19… | |
| Количество служащих | ||||
| Количество посетителей | ||||
| Общая площадь | ||||
| Общий объем | ||||
| Рабочих часов: – Часов в день – Дней в неделю – Недель в году | ||||
| Бюджет по: – Электроэнергии – Газу |
Построено:
Количество этажей:
Количество зданий:
Подробности.
4. Затраты на потребление энергии и уровень энергопотребления:
Данные за прошлые годы (см. табл. 10.2;10.3).
Таблица 10.2
Обзор затрат на энергопотребление за последние пять лет.
| Год | Электроэнергия $ | Природный газ (нефтепродукты), $ |
Таблица 10.3
Обзор уровня потребления за последние пять лет.
| Период | Электроэнергия за день, ночь, общая | газ | Природный газ/ нефтепродукты/ уголь (м3/л/т) |
Данные можно получить в бухгалтерии или месячных счетов (табл. 10.4). Необходимо снять копии счетов.
Таблица 10.4
Месячный уровень потребления энергии
| Месяц | Год | Природный газ, м3 | Электроэнергия, кВт*ч |
| День | Ночь | Общ. |
6. Данные по установкам и оборудованию.
Механическая вентиляция:
Система нагрева: электрическая, газовая.
Кухонное оборудование: электрическое, газовое.
Компьютерный зал.
Холодильная камера и т.д.
– производился ли ранее анализ потребления энергии?
? да
? не т
Какие меры по экономии энергии принимались?
| Описание (технических) мер | Дата принятия мер |
8. Контроль уровня потребления энергии.
– Производилась ли регистрация уровня потребления энергии?
? да
? нет
? ежемесячно
? ежегодно
– Контролируется ли уровень потребления энергии?
? да
? нет
? ежемесячно
? ежегодно
– Является ли кто-либо ответственным за информирование администрации об уровне потребления энергии?
? да
? нет
– Составлялся ли ТЭБ с устного анализирования потоков энергии?
? да
? нет
– Проводились ли меры по побуждению сотрудников к экономии энергии?
? да
? нет
9. Относительно чего вы хотели бы получить дополнительную информацию.
? – теплоизоляция
? – тарифы на энергию
? – отопление
? – вентиляция
? – подача горячей воды
? – освещение
? – энергетический менеджмент
? – ситуация с потреблением энергии в вашей организации
? – меры побуждения персонала
Если возникают трудности с получением информации на предприятии можно воспользоваться услугами энергетической компании.
Анализ за прошлые годы. Собранные данные по годовому потреблению энергии и затрат могут быть представлены в виде отдельных таблиц (например, см. табл. 10.5 и 10.6) или объединенных графиков потребления энергии (см. рис 10.3).
Таблица 10.5
Потребление энергии
| Газ, м3 | ||
| Электроэнергия, кВт |
Таблица 10.6
Затраты энергии.
| Газ, $ | ||
| Электроэнергия, $ |
Диаграммы, подобные приведенной на рис. 10.4, позволяют сравнивать организации, здания, квартиры определенной категории.
Рис 10.3 График потребления газа и затраты.
где: — потребление, – – затраты
.

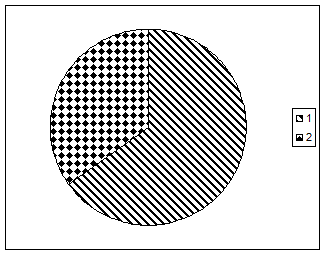

Рис.10.4 Баланс денежных затрат на потребление энергии.
1 – газ 75$ – 75 кВт
2 – электроэнергия 25$ – 25 кВт
Индикаторы и процесс сравнения. Полученные данные по энергопотреблению и расходам её сами по себе не отражают эффективность использования энергоносителей. Для того чтобы оценить степень эффективности использования энергоресурсов используется метод сравнения с индикаторами (отраслевыми,государственными, мировыми и т.д.)
Примерами таких индикаторов являются:
1.Потребление газа или нефтепродуктов к общему объёму здания: м3/м3.
2. Потребление электроэнергии к общей площади: кВт/м2
3. Денежные затраты на коммунальные услуги в день.
4. Денежные затраты на рабочее место.
5. Денежные затраты на единицу продукции.
Таким образом индикатор есть не только средство отражения ситуации, но и указывает направление в проведении энергетического менеджмента.
Индикаторы подразделяются на категории:
1. Национальные индикаторы – используются для общих сравнений
2. Индивидуальные индикаторы (домашние) – служат для оценки ситуации и руководства к действию.
3. Стандарт.Используется для оценки пригодности какого-либо типа оборудования.
4. Индикаторы энергоснабжения. Указывают на возможность сбережения энергии.
Например: экономия газа при изоляции тепломагистрали.
5. Индикаторы характеристик. Указывают характеристики определенных изделий
Сравнение денежных затрат на потребление энергии. Вполне разумно иногда произвести сравнение денежных затрат на потребление энергии другими затратами (рис. 10.5).

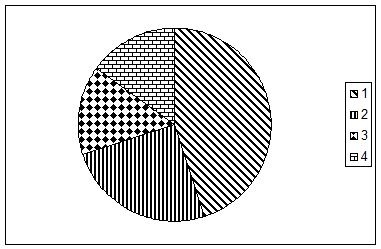

рис. 10.5Сравнение денежных затрат на потребление энергии.
1. Затраты на уборку помещения.
2. Затраты на потребление энергии.
3. Затраты на обслуживание здания.
4. Затраты на обслуживание прилегающих территорий.
Эту диаграмму можно представить в виде таблицы с конкретными цифрами.
Потребление газа и градусо-день. Для того чтобы сравнить уровень потребления топлива за несколько лет необходимо учесть температуру воздуха вне помещения. Концепция «градусо-день» указывает взаимосвязь между температурой воздуха вне помещения и потреблением топлива.
При составлении месячного градусо-дня, агенство NOVEN исключает дни, когда температура воздуха превышает 15,50С. Так как в этом случае производить отопление не следует. Базовая температура в помещении 180С-средняя температура за 24 часа.
Расчёт температурного режима помещения. Допустим средняя температура воздуха внутри помещения (за 24 часа) должна быть – 18 0С. Это базовое значение температуры. Дневная температура воздуха в помещении составляла – 5 0С.
Величина градусо – дня в этом случае составляет:
Г-Д =18-5=13
На следующий день температура воздуха в помещении составляла - 100 С.
Г-Д = 18-10=8.
Количество градусо-дней за двое суток составило:
∑Г-Д =13+8=21
Очень важно указывать, что выбрано в качестве средней температуры в помещении - (базовой температуры) и отопительного предела - (15,50С).
Сравнение уровней потребления энергии за разные годы. Для этой цели необходимо составить таблицу.
Таблица 10.7
Сравнение уровней потребления энергии за разные годы
| Потребление, м3 | Градусы–дни | М3/г–д | ||||
| абсолют. | % | абсолют. | % | абсолют. | % | |
| 150000/ | ||||||
По данной таблице необходимо анализировать рациональное использование газа за последующие годы. При этом данные первого года принимаются за 100%. Полезно по таблице составить график. Хорошим признаком является совпадения кривых потребления энергии и Г–Д.
При оценке потребления энергии удобно использовать также гистограммы потребления энергии.

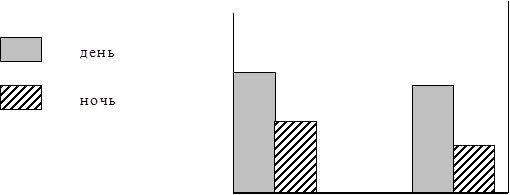

Рис.10.6 Потребление энергии
Таким образом, первая ступень менеджмента позволяет воссоздать более или менее точную ситуацию с энергопотреблением при отоплении помещения. Полученные данные, сравнение с индикаторами, интуиция и опыт менеджера позволя-
ет представить широкий план по возможности экономии энергии.
Ступень 2: оценка ситуации в текущий момент и топливо–энергетический баланс. Если в процессе изучения затрат на потребление энергии (ступень 1) сделан вывод о возможности их снижения, то следующая ступень очевидна: необходимо выяснить, где и с какой целью используется энергия; каковы затраты и где они происходят. Такой анализ будет использован для составления ТЭБ – топливо энергетического баланса.
Даже если ступень 1 не позволяет сделать вывод о необходимости снижения затрат, все равно следует составить ТЭБ, так как в действительности всё может быть не так как представлено в статистических данных.
Раскроем подробнее содержание 2 ступени.
Цель исследования:
– составление последующих таблиц и графиков, отражающих действительную ситуацию с потреблением энергоресурсов;
– составление заключений по чертежам и проверка сделанных заключений;
– консультирование с учётом реальных возможностей экономии энергии;
– поддержка внедрения энергетического менеджмента.
Для этого необходимо ответить на вопросы:
1. Где происходит потребление энергии и с использованием каких энергоносителей?
2. С какой целью потребляется энергия, каково обслуживание оборудования и имеется ли регулирующая аппаратура и счётчики?
3. Каким образом используется энергия персоналом и как она может использоваться?
4. Какие ещё имеются возможности использования энергии?
В процессе осуществления второй ступени для каждого энергоносителя составляется свой ТЭБ. Для этого необходимо определить уровень энергопотребления каждой единицы оборудования. Определяется оборудование, потребляющее наибольшее количество энергии. Оценивается эффективность использование энергии. Определяются приоритеты. Производится осмотр регулирующих устройств и счётчиков.
Необходимо составить топливный баланс ТБ, который можно разбить на две группы:
отепление помещений;
подача горячей воды.
Если энергоноситель газ, то материальный баланс по газу за 1996 г можно представить в виде табл. 10.8.
Для наглядности можно составить круговую диаграмму, см. рис. 10.7.
Если отсутствуют на оборудовании счётчики, энергопотребление определяется по паспортным характеристикам и по оценке времени работы оборудования.
Таблица 10.8
Топливный баланс
| Отопление | 900 м3 | 90 % |
| Подача горячей воды | 100 м3 | 10 % |
| Итого | 1000 м3 | 100 % |

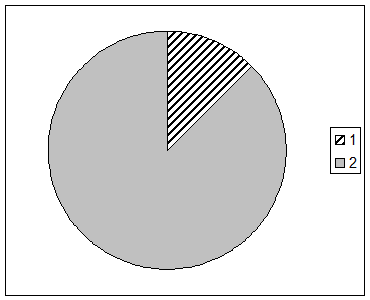

Рис.10.7 Топливный баланс
1 – отопление, 2 – горячая вода.
Составление материального баланса электроэнергии занимает большое количество времени так как:
большое количество единиц оборудования;
необходимо определить количество часов наработки каждой единицей оборудования.
