На вагонах Е и Еж-3 нижняя лапа двигателя размещается в нижнем кронштейне, который имеет форму открытой коробки. Задняя наклонная стенка этой коробки служит опорной поверхностью для лапы двигателя, а боковые стенки расположены несколько шире лапы, чтобы двигатель мог перемещаться вдоль оси. Боковые стенки коробки имеют резьбовые отверстия, в которые ввернуты стопорные болты, упирающиеся в нижнюю лапу с двух сторон. Отвертывая один из болтов и подворачивая другой, можно перемещать двигатель в ту или иную сторону и этим регулировать разбег корпуса карданной муфты. После регулировки каждый стопорный болт фиксируют контргайкой, а тяговый двигатель прочно закрепляют на месте тремя стяжными болтами, для которых в опорных плитах кронштейнов отверстия делают продолговатыми.

Регулировка положения двигателя вдоль оси колесной пары производится с помощью двух регулировочных болтов с контргайками. Болты ввернуты с двух сторон в резьбовые отверстия боковых несущих ребер остова двигателя и своими торцами упираются в боковые стенки кронштейнов на поперечной балке рамы тележки. Для того, чтобы передвинуть тяговый двигатель в одну или другую сторону вдоль оси колесной пары необходимо:

· расконтрить и ослабить восемь болтов крепления двух крышек

· расконтрить оба регулировочных болта

· вворачивая один регулировочный болт в боковое ребро остова и выворачивая из ребра другой болт передвинуть тяговый двигатель в нужном направлении до получения необходимой величины разбега карданной муфты

· после установки заданного разбега карданной муфты затянуть и законтрить восемь болтов крепления крышек и оба регулировочных болта

Тормозное оборудование является одним из ответственных узлов вагона. Знание тормозного оборудования и умение управлять им обеспечивают безопасность движения поездов. Тормозное оборудование вагона предназначено для создания искусственного сопротивления движению, остановки и удержания состава от скатывания при любой стоянке вагона.

К тормозному оборудованию относятся тормозные колодки, рычажно-тормозные передачи и их привод. На каждой тележке вагона имеется четыре независимых узла рычажно-тормозной передачи, действующих от пневматического или ручного привода на каждое колесо вагона и обеспечивающих двустороннее нажатие колодок на бандажи колес.

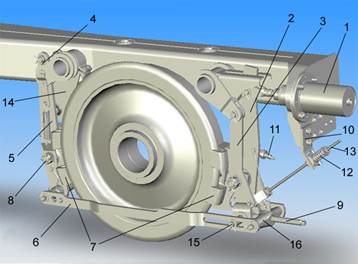

Рис. 9.1. Установка тормозного оборудования на тележке.

РЫЧАЖНО – ТОРМОЗНАЯ ПЕРЕДАЧА.

Рычажно-тормозная передача служит для передачи усилия от пневматического или ручного привода к тормозным колодкам путем их двустороннего прижатия к колесу.

1 - тормозной цилиндр;
2 - концевой рычаг;
3 - подвеска концевого рычага;
4 - валик среднего рычага;
5 - средний рычаг;
6 - параллельные тяги;
7 - тормозные колодки;
8 - валик соединения колодки с рычагом подвески;
9 - регулировочный винт;
10 - кронштейн крепления оттормаживающего устройства;
11 - фиксатор положения тормозной колодки;
12 - пружина оттормаживающего Рис. 9.2. Элементы рычажно-тормозной передачи. устройства;
13 - регулировочный винт;
14 - стабилизирующее устройство;
15 - валик;
16 - траверса.
Конструкция рычажно-тормозной передачи на вагонах типа "Еж-3" отличается от номерных тем, что траверса с регулировочным винтом на параллельных тягах перенесена с концевого рычага на средний. Концевой рычаг, не имеющий мертвой точки, подвешивают к раме тележки на подвеске при помощи валика, который одновременно соединяет рычаг с башмаком тормозной колодки. Рычаг в верхней части имеет два отверстия, из которых нижнее служит для соединения со штоком тормозного цилиндра, а верхнее - для присоединения к тяге ручного тормоза.

Средний рычаг в верхней части имеет отверстие под валик, на котором рычаг подвешивают на раме тележки. С башмаком тормозной колодки средний рычаг средний рычаг соединяется так же, как и концевой. Как средний, так и концевой рычаги тормоза установлены по отношению к колесу с некоторым наклоном, поэтому при отпуске тормозов колодки от колес сами не отходят. Для оттяжки колодок от колес устанавливают оттормаживающие пружины. Все детали рычажно-тормозной передачи стальные, за исключением тормозных колодок.

Работа рычажно – тормозной передачи. При торможении под действием сжатого воздуха шток выходит из тормозного цилиндра и давит на верхнее плечо тормозного рычага. В нижнем шарнире (мертвая точка) происходит его поворот. Такое движение будет происходить до тех пор, пока тормозная колодка не подойдет к колесу, после чего мертвая точка из нижнего шарнира перейдет в шарнир подвески тормозной колодки. При дальнейшем движении верхнего плеча рычага в том же Рис. 9.4. Работа рычажно-тормозной передачи. направлении нижнее его плечо начнет перемещаться в обратном направлении вместе с параллельными тягами, которые приведут в движение средний рычаг, мертвая точка которого находится в точке его подвески. В дальнейшем произойдет нажатие обеих колодок на колесо с силой, соответствующей усилию на штоке тормозного цилиндра, умноженному на передаточное число рычажной передачи. При прекращении торможения после выхода воздуха из тормозного цилиндра производится отпуск тормозов, и тормозные колодки отходят от колес под действием оттормаживающей пружины. При торможении оттормаживающая пружина получает натяжение, а при отпуске тормозов натянутое состояние пружины приводит к отводу тормозных колодок от колес, устанавливая их в исходное положение. Концевой рычаг также становится в исходное положение под действием возвратной пружины в тормозном цилиндре.
