Расчет тормозного пути Методом ПТР

Полный тормозной путь S_т, проходимый поездом от начала торможения до остановки, принимается равным сумме пути подготовки тормозов к действию S_п и действительного пути торможения S_д.

Величина пути подготовки тормозов к действию определяется по формуле

где:

V_нт - скорость поезда в момент начала торможения, км/ч;

t_п - время подготовки тормозов поезда к действию, с;

3.6 – переводной коэффициент.

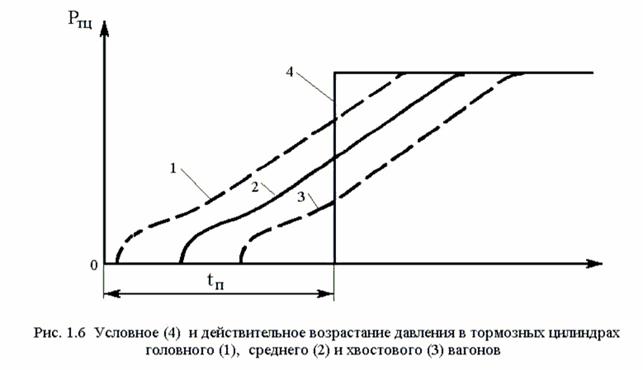

Время подготовки тормозов к действию определяется из условия замены медленного, реального процесса наполнения тормозного цилиндра среднего вагона, мгновенным наполнением до полной величины, при условии равенства тормозных путей, проходимых поездом при реальном и условном наполнении тормозных цилиндров (рис. 1.6).

В зависимости от рода подвижного состава и его длины время подготовки тормозов к действию определяется по формуле

где:

i_с - спрямленный уклон;

b_п - удельная тормозная сила.

Величины коэффициентов а и б зависят от рода движения, вида управления тормозами в пассажирском поезде, от длины поезда в осях и принимаются по таблице (1.2).

Величина действительного пути торможения определяется суммированием величин пути торможения в выбираемых интервалах скорости при условии постоянства величин удельных сил, действующих на поезд в этом интервале, по формуле 1.14

где:

V_н, V_к - начальная и конечная скорости поезда в принятом интервале скоростей, км/ч;

b_т - удельная тормозная сила, кг/т;

w_ox - удельное основное сопротивление движению поезда, кг/т;

i_с - спрямленный уклон, ‰.

Таблица 1.2.
