Электрическая часть

Усл.№ 305-000

Электровоздухораспределитель

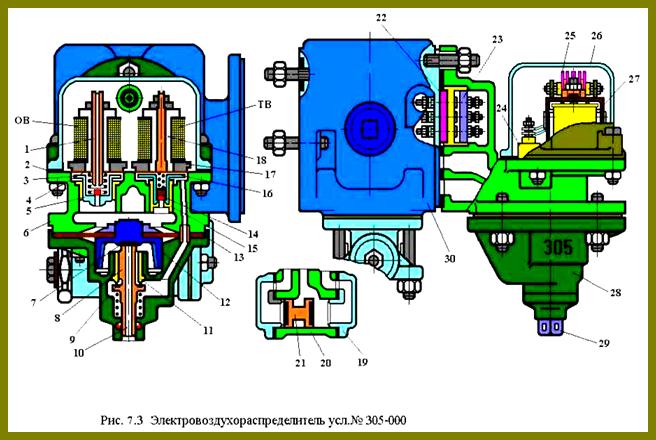

Электровоздухораспределитель (ЭВР) усл.№ 305-000 (рис. 7.3) состоит из четырех основных частей: электрической части 6, пневматического реле 28, рабочей каперы 30 и переключательного клапана 21.

Состоит из корпуса 6, в котором на фланцах 2 и 17 установлены отпускной (ОБ) и тормозной (ТВ) вентили, закрытые кожухом 26 через резиновую прокладку. Катушки вентилей укреплены на сердечниках 18. Уплотнением фланцев 2 и 17 служат металлические диафрагмы 4 с паронитовыми прокладками. Величина тока отпадания якорей 3 и 16 регулируется винтами 1, вращением которых изменяется величина воздушного зазора между сердечником и якорем. Регулировочный винт ОВ имеет сквозной осевой канал диаметром 1,3 мм. Якоря ОВ и ТВ имеют направляющие хвостовики во втулках 5, запрессованных в корпус 6. В якоре 3 отпускного вентиля помещен отпускной клапан, а в якоре 16 тормозного вентиля - тормозной клапан 14. В седле 15 тормозного клапана имеется калиброванное отверстие диаметром 1,8 мм.

При невозбужденных катушках электромагнитов якоря 3 и 16 удерживаются в нижнем положении пружинами, расположенными между якорями и металлическими диафрагмами 4.

На ярме 27 закреплен диод 25. Провода от катушек и диода выведены на зажимы колодки 24, которая соединена с контактной колодкой 23, укрепленной на фланце корпуса электрической части. Колодка 22 крепится к фланцу рабочей камеры. Обе колодки имеют по три зажима и по три электрических контакта. В схеме двухпроводного ЭПТ используется только по одному зажиму и одному контакт.

Пневматическое реле.

Состоит из корпуса 28 и ввернутого в него цоколя 29 с уплотнительной манжетой и атмосферными отверстиями. Между корпусом электрической части и корпусом пневматического реле помещена резиновая диафрагма 13 с укрепленным на ней металлическим стаканом 12, на «дне» которого винтом закреплена резиновая шайба 7, выполняющая функции выпускного клапана. В корпусе реле расположен шток 8 со сквозным осевым каналом 10. На штоке 8 гайкой закреплен впускной (питательный) клапан 9, который пружиной прижимается к седлу (направляющей втулке) 11. Седлом клапана 7 является верхняя торцовая часть штока 8.

Переключательный клапан 21 с двумя резиновыми кольцами расположен в корпусе 20, закрытом с обеих сторон крышками 19, которые служат седлами переключательного клапана. Корпус клапана крепится шпильками к рабочей камере ЭВР.

Рабочая камера 30 имеет полость объемом 1.5л и четыре фланца для крепления электрической части ЭВР, воздухораспределителя усл.№ 292, переключательного клапана и для монтажа рабочей камеры на крышке тормозного цилиндра.

Электровоздухораспределитель усл.№ 305-001, используемый в схеме ЭПТ электро- и дизель-поездов, отличается от ЭВР усл.№ 305-000 диаметром осевого канала в регулировочном винте отпускного вентиля (2,0 мм вместо 1,3 мм), отсутствием диода и схемой включения в электрические цепи управления ЭПТ.

Действие электровоздухораспределителя.

Зарядка.

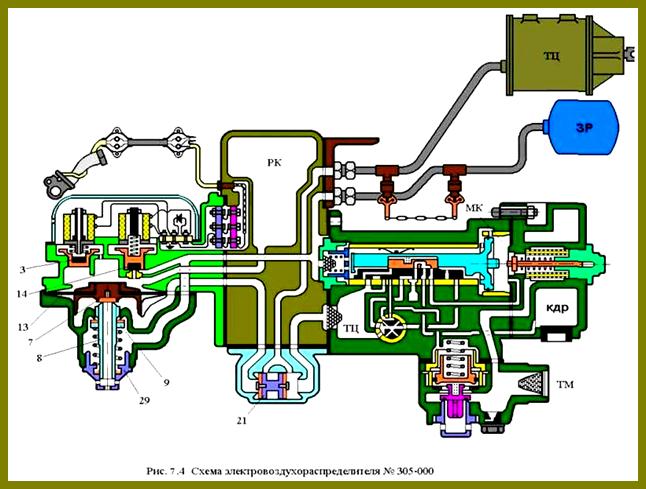

При I и II положениях ручки крана машиниста (Рис. 7.4) отпускной и тормозной вентили обесточены, их якоря своими пружинами отжаты в нижнее положение. При этом через открытый отпускной клапан и осевой канал диаметром 1,3 мм отпускного вентиля РК и полость над диафрагмой 13 сообщаются с атмосферой, а тормозной клапан 14 закрывает отверстие диаметром 1,8 мм, разобщая РК от ЗР. Зарядка запасного резервуара происходит из ТМ через воздухораспределитель усл.№ 292, который находится в отпускном положении. Одновременно сжатый воздух по каналам ЗР проходит к тормозному клапану 14 и под питательный клапан 9.
