Схемы подключения емкостных и индуктивных датчиков

Выходной транзистор РNР-типа с открытым коллектором. Нагрузка подключается между выходом и общим, минусовым, проводом. Выполняется функция замыкающего контакта (в исходном состоянии нагрузка отключена). Выпускаются две модификации: кабельное соединение и разъемное соединение.

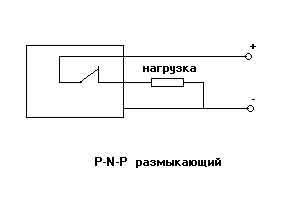

Выходной транзистор РNР-типа с открытым коллектором. Нагрузка подключается между выходом и общим, минусовым, проводом. Выполняется функция размыкающего контакта (в исходном состоянии нагрузка подключена), Выпускаются две модификации: кабельное соединение и разъемное соединение

Два выходных транзистора РNР-типа с открытым коллектором. Нагрузки подключается между выходами и общим, минусовым, проводом, Одновременно выполняются функции замыкающего и размыкающего контактов (в исходном состоянии одна нагрузка отключена, другая - подключена). Выпускаются две модификации: кабельное соединение и разъемное соединение

Выходной транзистор NРN-типа с открытым коллектором. Нагрузка подключается между выходом и общим, плюсовым, проводом. Выполняется функция замыкающего контакта (в исходном состоянии нагрузка отключена). Выпускаются две модификации: кабельное соединение и разъемное соединение.

Выходной транзистор NРN-типа с открытым коллектором. Нагрузка подключается между выходом и общим, плюсовым, проводом. Выполняется функция размыкающего контакта (в исходном состоянии нагрузка подключена). Выпускаются две модификации: кабельное соединение и разъемное соединение.

Два выходных транзистора NРN-типа с открытым коллектором. Нагрузки подключается между выходами и общим, плюсовым, проводом. Одновременно выполняются функции замыкающего и размыкающего контактов (в исходном состоянии одна нагрузка отключена, другая - подключена). Выпускаются две модификации: кабельное соединение и разъемное соединение.

Коммутационный элемент – тиристор или высоковольтный транзистор. Нагрузка включается в разрыв одного из проводов. Выполняется функция замыкающего контакта (в исходном состоянии нагрузка отключена). Корпус имеет отдельный заземляющий вывод. Выпускаются две модификации: кабельное соединение и разъемное соединение

Коммутационный элемент – тиристор или высоковольтный транзистор. Нагрузка включается в разрыв одного из проводов. Выполняется функция размыкающего контакта (в исходном состоянии нагрузка подключена). Корпус имеет отдельный заземляющий вывод. Выпускаются две модификации; кабельное соединение и разъемное соединение. BR>
