Скруббер Вентури.
η = 99% d > 2 мкм.
Работает по принципу осаждения частиц пыли на поверхность капель под действием сил инерции и броуновского движения. Незаменим при очистке от пыли взрывоопасных и горючих газов.
Рис. Скруббер Вентури
1. Орошающая форсунка
2. Труба Вентури
3. Каплеуловитель
Фильтроэлемент может быть зернистым слоем (неподвижный), с гибкими перегородками (ткани, войлок, губчатая резина, пенополиуритан), с полужесткими перегородками (вязаные сетки, стружка), с жесткими перегородками (пористая керамика, пористые металлы). Руковичные фильтры очищают воздух от пыли размером dч > 10 мкм, степень очистки 97-99%. d до < 0,05 мкм.

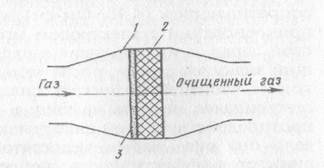

Схема фильтра
1. корпус
2. фильтроэлемент
3. слой частиц примесей
