Создание стилей мультилиний

Построение мультилиний

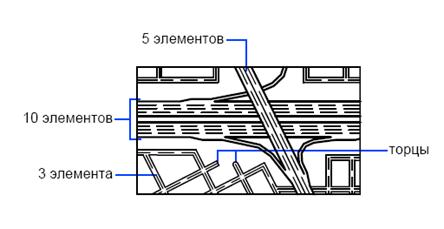

Мультилинии состоят из параллельных линий (от 1 до 16), называемых элементами. При рисовании мультилинии можно использовать стиль СТАНДАРТ, в котором есть два элемента, или присвоить стиль, созданный ранее. Перед началом рисования можно задать режим расположения и масштаб мультилинии.

Тип расположения мультилинии определяет, с какой стороны от курсора будет нарисована мультилиния, или она будет расположена по центру. Значение масштаба мультилинии определяет общую ширину мультилинии в текущих единицах. Масштаб мультилинии не связан с масштабом типа линий. Чтобы не допустить непропорционального изменения размеров точек и штрихов при изменении масштаба мультилинии, необходимо внести соответствующие изменения в масштаб типа линий.

Имеется возможность создавать именованные стили мультилиний, определяющие количество элементов и свойства каждого из них. Свойства мультилиний.

■ Общее число элементов и положение каждого элемента

■ Расстояние смещения от оси мультилинии для каждого элемента

■ Цвет и тип линии каждого элемента

■ Символы видимости отрезков, именуемые стыками, на каждой вершине

■ Используемый тип торцевых ограничителей

■ Цвет заливки фона мультилинии

В стиле мультилиний может быть описано до 16 элементов. Элементы с положительным смещением располагаются по одну сторону от оси мультилинии, элементы с отрицательным смещением - по другую сторону.
