Эффективность технических систем (ТС) определяется множеством различных по своей природе факторов. Под фактором понимают движущую силу какого-либо процесса (явления) или условие, которое влияет на тот или иной процесс (явление).
При исследовании эффективности технических систем, как правило, выделяют три группы факторов: качество ТС, условия функционирования ТС, способы использования (применения) ТС.
Для достижения определенной единственной цели создают систему. Рассматривают операцию, в которой анализируемая система является активным средством достижения поставленной цели. Определяют потенциальную эффективность операции при идеальном способе использования технической системы. Эту потенциальную эффективность и принимают за характеристику качества технической системы. Очевидно, показатель эффективности введенной операции является показателем качества технической системы. Таким образом, положительными (полезными) свойствами технической системы являются свойства, способствующие достижению заданной цели.
|
|
В практике оценивания качества технических систем не всегда используют в полном объеме подход, основанный на определении потенциальной эффективности операции. В зависимости от сложности системы, цели исследования признают целесообразным введение нескольких уровней качества. Эмпирически установлены уровни качества, получившие названия: устойчивость, помехоустойчивость, управляемость, способность, самоорганизация.
Первичным качеством любой системы является ее устойчивость (R – качество). Системы, не обладающие этим качеством, не могут существовать. Для простых систем устойчивость объединяет такие их свойства, как прочность, стойкость к воздействию внешних факторов, сбалансированность, стабильность, гомеостазис (способность системы возвращаться в равновесное состояние при выводе из него внешними воздействиями). Для сложных систем характерны различные формы структурной устойчивости такие, как надежность, живучесть и т. д.
Другим качеством систем, более сложным, чем устойчивость, является помехоустойчивость (I – качество), понимаемая как способность системы без искажений воспринимать и передавать по каналам сообщений информационные потоки. Помехоустойчивость, другими словами, есть способность системы противодействовать помехам. Помехоустойчивость объединяет ряд свойств, присущих в основном системам управления. К таким свойствам относятся надежность систем связи и систем переработки информации, их пропускная способность, возможность эффективного кодирования и декодирования информации, электромагнитная совместимость радиоэлектронных средств и т. д.
|
|
Следующим качеством системы является управляемость (С – качество). Под управляемостью понимают способность системы переходить за конечное (заданное) время из одного состояния в другое (требуемое) под влиянием управляющих воздействий. В общем смысле управляемость есть способность системы выполнять команды управления, оперативно реагировать на них. Очевидно, управлять можно лишь помехоустойчивой системой. Если управляющие сигналы искажаются в недопустимых пределах при их передаче к объектам управления, то управление лишается смысла.
Управляемость обеспечивается, прежде всего, наличием прямой и обратной связей, которые служат для передачи управляемой системе команд (сигналов) управления, получения от нее сообщений о рассогласовании реального (фактического) и требуемого состояний управляемого объекта и исполнении команд управления. Управляемость объединяет такие свойства системы, как гибкость управления, его оперативность, точность, быстродействие, инерционность и др. Для сложных систем управляемость включает и способность выработки решений, на основе которых формируются управляющие воздействия.
В ряду усложнения качеств следующее место после управляемости занимает способность системы (А – качество). Речь идет о качестве системы, которое определяет ее возможности решать те или иные задачи, достигать тех или иных результатов в своей деятельности (производить в соответствующие сроки определенную продукцию, осуществлять определенный объем транспортных перевозок и т. д.). Данное качество объединяет совокупность свойств системы, определяющих ее функциональное назначение (производственное, транспортное, информационное и т. д.). К таким свойствам могут быть отнесены производительность, мощность, обеспеченность различного рода ресурсами и т. д. Л – качество является определяющим при введении понятия эффективности системы (операции). Бессмысленно привлекать в качестве активного средства в операции систему, неспособную достичь цели операции. Операция, очевидно, будет неэффективной. Способность системы является необходимым (но не достаточным) условием эффективности операции, ее важнейшим фактором. Однако высокая эффективность операции обусловлена не только способностью системы, но и рациональным ее использованием.
Способность системы отражает потенциальную возможность решить поставленную задачу, то есть ее потенциальную эффективность. Последняя, как уже отмечалось, определяется эффективностью операции при идеальных способах использования рассматриваемой системы.
Наиболее сложным качеством системы является самоорганизация (L – качество). Этим качеством обладают системы большой сложности, способные изменять свою структуру, параметры, ориентацию поведения в целях повышения эффективности выполнения своих функций. Самоорганизующая система обнаруживает свойства, принципиально важными из которых являются: свобода выбора решений, способность к адаптации, самообучению, распознаванию ситуаций и т. п.
Принцип свободы выбора решений предусматривает выбор не единственного лучшего решения, а нескольких приемлемых решений. В зависимости от складывающейся ситуации при выборе решения на определенном шаге остается возможность вернуться к предыдущему шагу и изменить ранее принятое решение так, чтобы оставалась свобода выбора решения на последующих шагах процесса. Этим обеспечивается значительная гибкость управления и существенно повышается его эффективность.
С целью повышения эффективности операции самоорганизующиеся системы могут переподчинять свои подсистемы, перераспределять задачи между ними и ресурсы для решения этих задач.
|
|

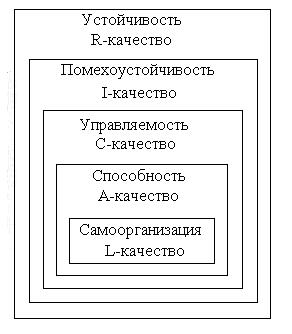

На рис. 1.2 схематически показаны усложняющиеся качества систем. Перечисленные в порядке усложнения R, I, С, A, L – качества условно изображены в виде системы вложенных прямоугольников. Данное - графическое представление рассматриваемых качеств систем логически означает следующее: система, обладающая данным качеством (например, С — качеством), имеет и все другие более простые качества (I и R — качества), но не имеет качеств более высокого порядка (А и L — качеств).
Рис. 1.2. Усложняющиеся качества систем
Введение уровней качества технических средств позволяет ограничивать исследования качества одним из перечисленных уровней. Так, качества простых систем часто сводятся к устойчивости этих систем. Например, качество инженерных сооружений таких, как железнодорожный мост, определяется его устойчивостью. Здесь нет смысла подниматься на более высокие уровни при оценке качества. Очевидно, при анализе качества телевизионного приемника уровень устойчивости, определяемый в этом случае надежностью его работы, недостаточен. Целесообразно при оценке качества приемника перейти на уровень I – качества (помехоустойчивость), так как на этом уровне можно определить качество изображения. Однако при оценивании качества, например, стартового космического комплекса необходимо перейти на уровень А – качества и оценить потенциальную эффективность системы как ее способность вывести на орбиту искусственный спутник Земли (ИСЗ) с заданными параметрами. В этом случае приходится исследовать операцию, целью которой является вывод на орбиту ИСЗ. Потенциальную эффективность этой операции можно принять как характеристику качества стартового космического комплекса.
Уровень качества выбирает исследователь и в зависимости от сложности объекта определяет цели исследования, наличие информации о свойствах объекта, его целевом назначении и условиях применения.
|
|
Следующая важная группа факторов, оказывающих существенное влияние на эффективность операции, характеризует способы применения ТС в операции. Эти факторы определяют (задают) порядок и приемы использования ТС для решения поставленных задач в операции. Каждой ТС присущи свои, специфические способы применения, которые характеризуются совокупностью соответствующих факторов. К ним относятся: распределение частных задач и выделенных ресурсов между элементами системы, пространственно-временная последовательность выполнения отдельных видов работ (действий), способы управления и планирования, способы связи и взаимодействия между элементами системы, режимы и регулярность использования и т. д.
Рис. 1.3. Схема факторов, определяющих эффективность технических систем
К факторам, формирующим условия функционирования систем, относятся природные факторы (природно-климатические условия, географическое местоположение и т. д.), факторы, являющиеся следствием активных действий конкурентов или партнеров (например, возможность, характер, способы целенаправленного противодействия), а также факторы, характеризующие наличие и виды различного рода ограничений (экономических, социально-экологических и др.). Схема факторов, определяющих эффективность технических систем, приведена на рис. 1.3.
Среди факторов, которые учитываются при исследовании эффективности, большая доля факторов не контролируется ЛПР, например объективные законы природы и общественного развития, которые необходимо учитывать в любом случае, а при их познании – использовать для достижения поставленных целей и учитывать возможное негативное влияние. Неконтролируемыми являются и другие факторы; например, погодные условия, действия конкурентов относят к условиям функционирования (использования) ТС. Все эти факторы принято называть неуправляемыми.
К управляемым факторам относят такие, на которые ЛПР может влиять по своему усмотрению, то есть которыми он может оперировать в процессе планирования и проведения операции. К ним относят, например, факторы, характеризующие способы применения ТС.
Стратегии U формируются из множества управляемых факторов. Однако в моделях операций в зависимости от характера задачи исследования эффективности множество стратегий U может быть сформировано из факторов, характеризующих не только способы применения, но и условия применения и качества ТС. Так, например, если необходимо выбрать лучший проект системы для определенных условий и способов ее применения, то тогда в качестве стратегии U выступают совокупности характеристик того или иного проекта. Или другой пример. В исследовательских задачах часто ставится задача выбора (создания) такого комплекса условий проведения операции (функционирования ТС), при котором эффективность операции (ТС) наибольшая. Очевидно, что в этом случае множество стратегий U формируется из множества факторов, характеризующих условия проведения операции (функционирования ТС).
По отношению к исследуемой системе факторы могут быть внешними и внутренними. Внешние факторы отражают влияние внешней среды, способствуя успешному проведению операции (полезные факторы) или противодействуя успеху операции (вредные факторы). Внутренние факторы отражают взаимовлияние движущих сил внутри системы на ход и исход операции.

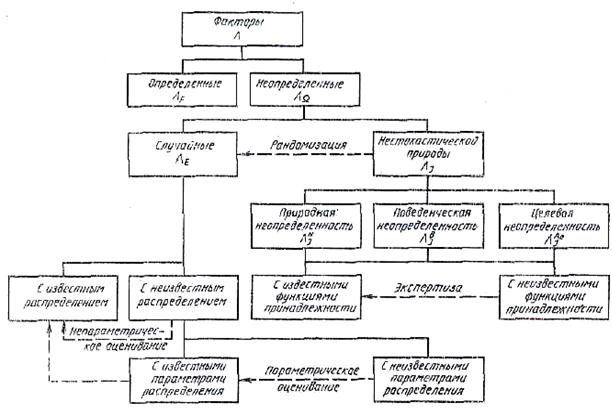

При исследовании систем факторы отображают в виде переменных (числовых и нечисловых). Классификация факторов приведена на рис. 1.4. С точки зрения информированности исследователя об этих переменных факторы делят на определенные и неопределенные . К определенным относят переменные, значения которых известны исследователю с требуемой точностью. Это различного рода заданные параметры, известные (регулярные) функции определенных аргументов и т. п. К определенным факторам также относят контролируемые входные воздействия, в том числе и управляемые переменные.
К неопределенным относят переменные, о значениях которых в реальном процессе исследователь осведомлен не полностью. Природа неопределенности этих переменных (факторов) может быть различной. Обычно неопределенные переменные делят на две группы: случайные переменные и неопределенные переменные нестохастической природы .
Если распределение случайной переменной (например, в виде функции распределения) известно, то в этом случае говорят, что переменная статистически определена. Случайные переменные с неизвестными распределениями делят на два вида: с известными параметрами (характеристиками) распределения и с неизвестными параметрами. При исследовании систем со случайными факторами широко используются вероятностно-статистические методы. Например, методами параметрического статистического оценивания можно определить параметры распределения случайных переменных на основе статистических испытаний (если таковые возможны). Непараметрическое оценивание позволяет установить распределения случайных переменных.
Неопределенные факторы нестохастической природы можно условно разделить на две группы: с известными функциями принадлежности (диапазонами изменения переменных), с неизвестными функциями принадлежности.
Рис. 1.4. Классификации факторов
Функция принадлежности задает некоторое подмножество (подобласть) общей допустимой области изменения фактора, определяемой, например, физической природой соответствующего фактора. Очевидно, подобласть, определяемая функцией принадлежности, в некотором смысле отражает степень неопределенности фактора. Разумеется, чем меньше подобласть, определяемая функцией принадлежности, тем меньше степень неопределенности фактора. В пределе функция принадлежности, выделяющая всего одно значение фактора, переводит его в разряд определенных факторов.
Наибольшей степенью неопределенности обладают факторы с неизвестными функциями принадлежности. Обычно к ним применяют процедуру экспертного оценивания диапазонов изменений их значений.
Часто для описания факторов нестохастической природы используется аппарат теории нечетких множеств в смысле Л.А. Заде. Нечеткое подмножество некоторого универсального множества характеризуется функцией принадлежности , значение которой есть степень принадлежности элемента подмножеству . При этом может принимать любое значение в числовом интервале [0; 1], то есть .
Подмножество в обычном («четком») смысле характеризуется функцией принадлежности, принимающей лишь два значения:
.
Таким образом, понятие функции принадлежности нечеткого множества есть довольно широкое обобщение функции принадлежности обычного множества.
В нашем случае универсальное множество D есть общая область значений фактора. выделяет нечеткое подмножество его реальных значений в исследуемых явлениях. Обычно функцию принадлежности вводят в виде так называемой лингвистической переменной, то есть переменной, значения которой определяются предложением на естественном языке. Например, категория «сложность» применительно к системе является лингвистической переменной, а ее значения выражаются словами: не сложная, не очень сложная, сложная, довольно сложная, очень сложная. В некотором классе систем указанная лингвистическая переменная задает нечеткое множество, например, сложных систем. На рис. 1.5 показана функция принадлежности для значения лингвистической переменной «сложная система», задающая нечеткое подмножество сложных систем на множестве систем с различным числом связей между элементами.
В практике для построения функции принадлежности нередко прибегают к экспертному опросу с целью выявления доли экспертов, которые при фиксированном отнесли систему к классу сложных. Эта доля экспертов и принимается в качестве значения функции принадлежности .
Например, если четыре эксперта из десяти систему, имеющую 20 связей, отнесли к классу сложных, то .
Нередко для описания неопределенных факторов нестохастической природы используют субъективные вероятности. В этом случае при анализе систем применяется теория вероятностей. Однако при введении субъективных вероятностей закон больших чисел может перестать действовать. Субъективные вероятности вводят обычно с помощью экспертного оценивания.
Некоторые неопределенности нестохастической природы иногда удается перевести в разряд случайных факторов с помощью рандомизации (рис. 1.4). Под рандомизацией понимают искусственное введение случайности в ситуацию, где она отсутствует. Например, при анализе эффективности технических систем поиска объектов исследователю может быть известен лишь район расположения некоторого объекта. Положение объекта неслучайно.
Рис. 1.5. Функция принадлежности нечеткого множества сложных систем
Однако исследователь может предположить, что в пределах известного района положение объекта распределено с постоянной плотностью вероятности. Этим он рандомизировал положение объекта, то есть ввел искусственно вероятностное распределение. Далее ситуацию с рандомизацией можно исследовать методами теории вероятностей и математической статистики.
Неопределенность нестохастического характера возникает обычно в силу следующих обстоятельств:
1) наличия целенаправленного противодействия со стороны конкурирующей системы, способы действий которой неизвестны исследователю; эту неопределенность поведения конкурента называют поведенческой неопределенностью ;
2) недостаточной изученности некоторых явлений, сопровождающих процесс функционирования системы; неопределенность этого типа называют природной ;
3) нечеткого представления цели операции, приводящего к неоднозначной трактовке соответствия реального результата операции желаемому; такую неопределенность называют целевой .
Исследование эффективности технических систем с учетом неопределенных факторов нестохастической природы в значительной мере осложняется отсутствием достаточно общей теории (подобно теории вероятностей для исследования случайных явлений), формирующей методологические основания изучения явлений с неопределенными факторами. Тем не менее использование теории нечетких множеств, теории игр и теории решений позволяет найти некоторые пути решения задач исследования эффективности систем при наличии существенной неопределенности нестохастического характера.
В отдельную группу (по степени общности) выделяют результирующие факторы, то есть факторы, непосредственно формирующие результат операции. К результирующим факторам, как уже отмечалось, относят полезный эффект , достигнутый в операции, затраченные ресурсы () и сроки () проведения операции. Результат операции представляют в виде вектора, компонентами которого являются результирующие факторы, то есть
,
или описывают функцией от результирующих факторов. Достаточно общим, например, является представление результата операции в виде степенной функции от результирующих факторов:
, (1.1)
где — параметры функции результата.
При этом результат будет нулевым, если хотя бы один из результирующих факторов положить равным нулю. Для описания результата в практике часто используют различные частные случаи приведенной функции. Так, если положить и , то . Если и , то . При и . В этих частных случаях результат операции описывается лишь результирующим фактором (при этом на остальные результирующие факторы накладывают обычно ограничения в виде неравенств).
Если положить , , , то . Это выражение иногда используют при анализе систем по методу «эффект-стоимость».
Используются и другие формы описания зависимости результата операции от результирующих факторов. Удобно, например, результат представлять в виде полинома от этих факторов.
