Каждому из внутренних усилий соответствует определенный вид деформации (изменение формы) бруса

Чтобы правильно рассчитать конструкцию на прочность или на жесткость, необходимо уметь определять внутренние силы по нагрузке. Для выявления внутренних сил в сопротивлении материалов применяется метод сечений.

Способность тела сопротивляться изменению первоначальной формы определяется силами сцепления между всеми смежными частицами тела, которые в отличие от внешних сил, приложенных к телу, называются внутренними силами.

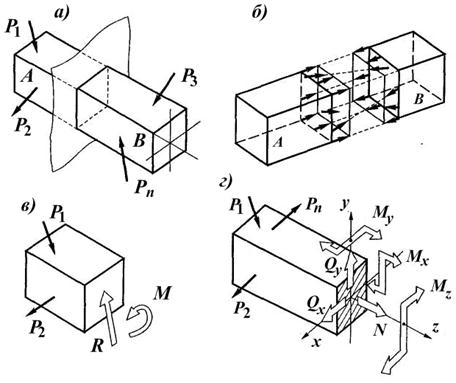

Метод сечений

Главный вектор и главный момент .

Сила называется продольной силой, силы и— поперечные силы. Момент относительно оси z — — крутящий момент (обычно обозначается как ); моменты , относительно поперечных осей — изгибающие.

Рис. 1.10

Задача определения наибольших напряжений начинается с поис­ка сечения, в котором действуют наибольшие внутренние усилия. Как Вы думаете, где возникнет наибольший изгибающий момент в случае прямого поперечного изгиба консольной балки, нагружен­ной сосредоточенной силой (рис.1.11, а)? Нетрудно догадаться, что опасным будет сечение А у заделки, так как здесь действует мак­симальный изгибающий момент, равный .
