Типы структур данных. Основные модели данных

Основные модели данных

Модель данных – это математическое средство абстракции, позволяющее отделить факты от их интерпретации и вместе с тем обеспечить развитые возможности представления соотношения данных.

Модель данных – это комбинация трех составляющих:

1. Набора типов структур данных.

2. Набора операторов или правил вывода, которые могут быть применены к любым правильным примерам типов данных, перечисленных в (1), чтобы находить, выводить или преобразовывать информацию, содержащуюся в любых частях этих структур в любых комбинациях.

3. Набора общих правил целостности, которые прямо или косвенно определяют множество непротиворечивых состояний БД и/или множество изменений её состояния.

Структуризация данных базируется на использовании концепций "агрегации" и "обобщения". Первый вариант структуризации данных был предложен Ассоциацией по языкам обработки данных (Conference on Data Systems Languages, CODASYL) (рис.2.1).

Рис.2.1. Композиция структур данных по версии CODASYL

Элемент данных – наименьшая поименованная единица данных, к которой СУБД может обращаться непосредственно и с помощью которой выполняется построение всех остальных структур. Для каждого элемента данных должен быть определён его тип.

Агрегат данных – поименованная совокупность элементов данных внутри записи, которую можно рассматривать как единое целое. Агрегат может быть простым (включающим только элементы данных, рис.2.2,а) и составным (включающим наряду с элементами данных и другие агрегаты, рис.2.2,б).

Рис.2.2. Примеры агрегатов: а) простой и б) составной агрегат

Запись – поименованная совокупность элементов данных или элементов данных и агрегатов. Запись – это агрегат, не входящий в состав никакого другого агрегата; она может иметь сложную иерархическую структуру, поскольку допускается многократное применение агрегации. Различают тип записи (её структуру) и экземпляр записи, т.е. запись с конкретными значениями элементов данных. Одна запись описывает свойства одного объекта ПО (экземпляра).

Среди элементов данных (полей) выделяются одно или несколько ключевых полей. Значения ключевых полей позволяют классифицировать объект, к которому относится конкретная запись. Ключи с уникальными значениями называются потенциальными. Каждый ключ может представлять собой агрегат данных. Один из ключей является первичным, остальные – вторичными. Первичный ключ идентифицирует экземпляр записи и его значение должно быть уникальным в пределах записей одного типа.

Иногда термин "запись" заменяют термином "группа".

Набор (или групповое отношение) – поименованная совокупность записей, образующих двухуровневую иерархическую структуру. Каждый тип набора представляет собой отношение (связь) между двумя или несколькими типами записей. Для каждого типа набора один тип записи может быть объявлен владельцем набора, остальные типы записи объявляются членами набора. Каждый экземпляр набора должен содержать только один экземпляр записи типа владельца и столько экземпляров записей типа членов набора, сколько их связано с владельцем. Для группового отношения также различают тип и экземпляр.

Групповые отношения удобно изображать с помощью диаграммы Бахмана (названа по имени одного из разработчиков сетевой модели данных). Диаграмма Бахмана представляет собой ориентированный граф, в котором вершины соответствуют группам (типам записей), а дуги – иерархическим групповым отношениям (рис. 2.3).

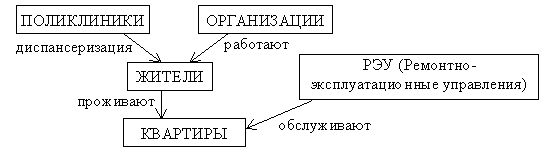

Рис. 2.3. Пример диаграммы Бахмана для фрагмента БД "Город"

Здесь запись типа ПОЛИКЛИНИКА является владельцем записей типа ЖИТЕЛЬ и они связаны групповым отношением диспансеризация. Запись типа ОРГАНИЗАЦИЯ также является владельцем записей типа ЖИТЕЛЬ и они связаны групповым отношением работают. Записи типа РЭУ и типа ЖИТЕЛЬ являются владельцами записей типа КВАРТИРА с отношениями соответственно обслуживают и проживают. Таким образом, запись одного и того же типа может быть членом одного отношения и владельцем другого.
