Устройство и принцип действия подруливающего устройства с ВРШ

К основным деталям устройства относятся (рис. 10.33):

1 – кронштейны (2), для крепления устройства к стенкам туннеля;

2 – обтекатель, для уменьшения сопротивления винта потоку воды;

3 – корпус подруливающего устройства;

4 – рычаг серводвигателя преобразователя шага винта (угла разворота лопастей);

5 – вертикальный вал, для передачи вращающего момента от электродвигателя к винту;

6 – люк для смены лопастей;

7 – туннель;

8 – поворотная лопасть винта.

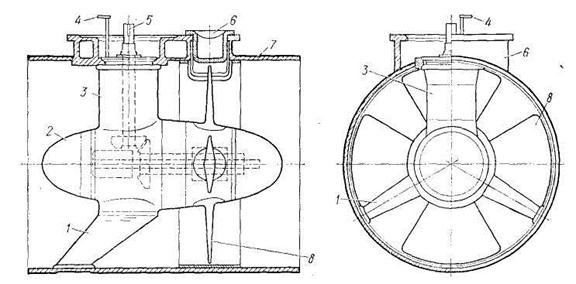

Рис. 10.33. Подруливающее устройство с винтом регулируемого шага:

Подруливающее устройство находится в туннеле 7 в носовой части судна и подвешено на двух кронштейнах 1.

Винт вращается двумя электродвигателями через редуктор (не показан), вертикальный вал 5 и коническую передачу (на рис. 10.33 показана пунктиром в средней части).

Устройство для изменения шага винта показано на функциональной схеме (рис. 10.34)

Функциональная схема электропривода подруливающего устройства с ВРШ

К основным деталям устройства относятся (рис. 10.34):

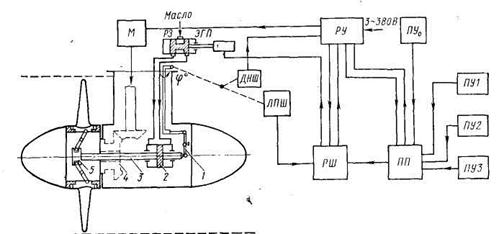

Рис. 10.34. Функциональная схема электропривода подруливающего устрой-

ства с ВРШ

ЛПШ – линейный преобразователь шага, для преобразования угла поворота лопастей винта в пропорциональное напряжение;

ДНШ – датчик нулевого шага, представляет собой конечный выключатель, контакты которого замкнуты только при нулевом шаге лопастей винта;

М – приводной электродвигатель винта, для вращения винта;

ПП – переключатель постов управления;

ПУ1- пост управления на крыле левого борта;

ПУ2 – то же, в рулевой рубке;

ПУ3- то же, на крыле левого борта;

ПУ0 – то же, в ЦПУ;

РУ – распределительное устройство (щит электропитания);

РШ – регулятор шага винта, для выработки напряжения,;

ЭГП – электрогидравлический преобразователь;

РЗ – распределительный золотник;

1 – рычаг, для передачи информации о положении лопастей в ЛПШ и ДНШ;

2 – сервомотор, для создания усилия, поворачивающего лопасти винта;

3 – шток сервомотора, для передачи усилия от поршня сервомотора 2 к кондуктору 5;

4 – коническая зубчатая передача, для передачи вращающего момента электродвигателя на ступицу винта (т.е. для вращения винта);

5 – кондуктор, устройство для непосредственного разворота лопастей винта.
